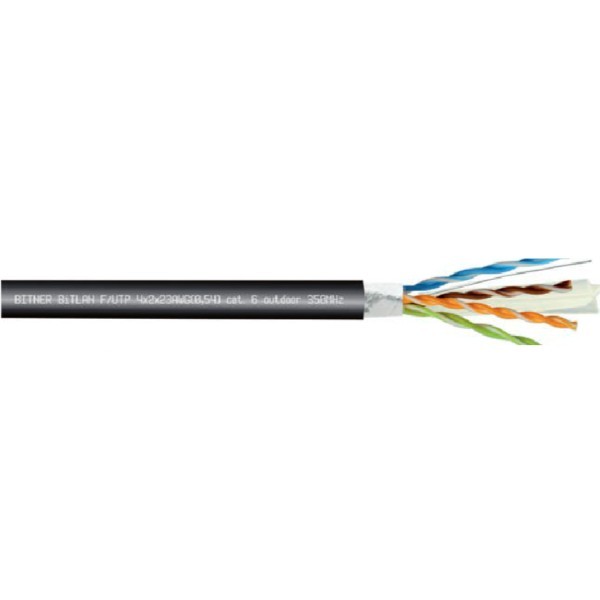

Kabel do sieci teleinformatycznych, ekranowany, zewnętrzny
Kable teleinformatyczne są przeznaczone przede wszystkim do wykonywania instalacji sieciowych i teleinformatycznych, w których służą do przesyłania danych pomiędzy różnymi urządzeniami. Stosuje się je m.in. w sieciach komputerowych, instalacjach Ethernet, systemach telefonicznych oraz innych instalacjach do transmisji sygnałów. W zależności od rodzaju kabla mogą różnić się kategorią, częstotliwością pracy, sposobem ekranowania oraz przeznaczeniem, np. do instalacji wewnętrznych, zewnętrznych lub do pracy w trudniejszych warunkach. W katalogu występują m.in. kable U/UTP, F/UTP, U/FTP, F/FTP i S/FTP różnych kategorii, np. 5e, 6 i 6A.
Usługa cięcia - 25 PLN
| Zakres temperatury | podczas pracy: -30°C do +80°C podczas układania: -10°C do +50°C |
| Rezystancja pętli żył/pary w temp. 20°C (maks.) | 165 Ω/km |
| Rezystancja izolacji (min.) | 5 GΩ×km |
| Asymetria rezystancji żył w parze | ≤2% |
| Pojemność skuteczna dowolnej pary przy 1 kHz | 50±5 nF/km |
| Asymetria pojemności torów transmisyjnych względem ziemi przy 1 kHz (maks.) | 1600 pF/km |
| Napięcie pracy | 150 V |
| Próba napięciowa (żyła/żyła oraz żyła/ekran) | napięcie zmienne 50 Hz: 700 V AC napięcie stałe: 1000 V DC |
| Impedancja falowa | 100±5 Ω |
| Prędkość propagacji NVP | 69% |
| Tłumienność odbiciowa par w zakresie częstotliwości dB (min.) | f = 4÷10 MHz: 20+5lg(f) f = 10÷20 MHz: 25 f = 20÷350 MHz: 25-7lg(f/20) |
| Tłumienie ekranowania w zakresie częstotliwości 30÷100 MHz (min.) | 55 dB |
| Impedancja sprzężeniowa ekranu w zakresie częstotliwości 10 MHz (maks.) | 100 mΩ/m |
| Minimalny promień gięcia | 6×Ø – średnica zewnętrzna przewodu |
| Żyły | jednodrutowe okrągłe z miękkiej miedzi elektrolitycznej |
| Izolacja | specjalna mieszanka poliolefinowa |
| Kolory izolacji żył | zielona, niebieska, brązowa, pomarańczowa – skręcone w parę z żyłą białą z odpowiadającym jej kolorowym paskiem wzdłużnym |
| Ośrodek | cztery pary żył skręcone w ośrodek na centralnie ułożonym elemencie separującym |
| Ekran | folia aluminiowa Al/PET z żyłą uziemiającą CuSn |
| Powłoka zewnętrzna | polietylen powłokowy PE |
| Kolor powłoki | czarny |
| Nadruk | BITNER BITLAN F/UTP 4x2x23AWG(0,54) cat.6 350 MHz outdoor PN-EN 50173-1 ISO/IEC 11801 ANSI/TIA 568-C.2 nr identyfikacyjny CE RoHS www.bitner.com.pl metry |
| Opis zastosowania | BITLAN F/UTP cat.6 outdoor przeznaczone są do pracy w sieciach komputerowych, w których wykorzystywane jest pasmo częstotliwości 350 MHz o przepustowości binarnej powyżej 1 Gb/s. Kable przeznaczone są do transmisji danych, dźwięku i obrazu telewizyjnego. Posiadają ekran w postaci taśmy aluminiowej Al/PET oraz żyłę uziemiającą. Ekran chroni przed wpływem działania zewnętrznych pól elektromagnetycznych. Posiadają zewnętrzną powłokę odporną na działanie promieni UV, dlatego nadają się do układania na zewnątrz budynków. Kable sklasyfikowano zgodnie z normą PN-EN 50575 (CPR). |
| Szpula/Skrzynka | 500 m |
| Szpula/Bęben | 1000 m |
| Nr kat. | TI0066 |
| Nazwa | F/UTP cat.6 outdoor |
| Średnica żyły Cu [mm] | 23AWG(0,54) |
| Orientacyjna średnica [mm] | 8,0 |
| Obliczeniowa waga kabla [kg] | 51 |
| Pasmo częstotliwości [MHz] | 350 |
