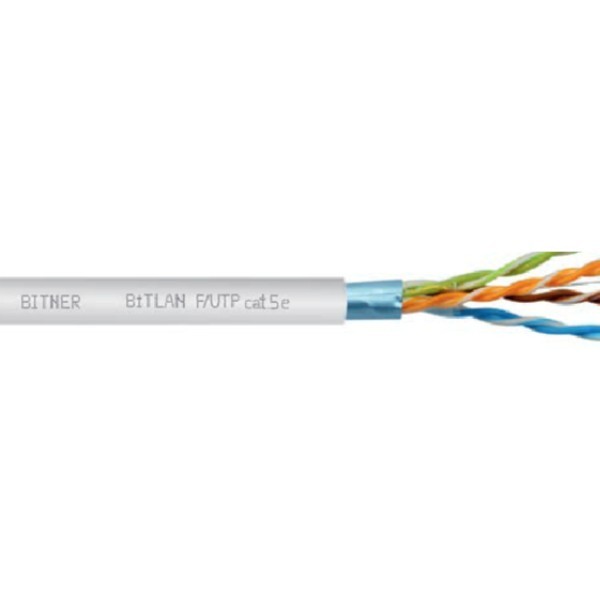

Kabel do sieci informatycznych ekranowaty
Kable teleinformatyczne są przeznaczone przede wszystkim do wykonywania instalacji sieciowych i teleinformatycznych, w których służą do przesyłania danych pomiędzy różnymi urządzeniami. Stosuje się je m.in. w sieciach komputerowych, instalacjach Ethernet, systemach telefonicznych oraz innych instalacjach do transmisji sygnałów. W zależności od rodzaju kabla mogą różnić się kategorią, częstotliwością pracy, sposobem ekranowania oraz przeznaczeniem, np. do instalacji wewnętrznych, zewnętrznych lub do pracy w trudniejszych warunkach. W katalogu występują m.in. kable U/UTP, F/UTP, U/FTP, F/FTP i S/FTP różnych kategorii, np. 5e, 6 i 6A.
| Zakres temperatury | podczas pracy: -30°C do +70°C podczas układania: -10°C do +50°C |
| Średnica przewodnika Cu | 0,5±0,015 mm |
| Średnica izolowanej żyły | 0,92±0,06 mm |
| Rezystancja pętli żył/pary w temp. 20°C (maks.) | 190 Ω/km |
| Rezystancja izolacji (min.) | 5 GΩ×km |
| Asymetria rezystancji żył w parze | ≤2% |
| Pojemność skuteczna dowolnej pary przy 1 kHz | 50±5 nF/km |
| Asymetria pojemności torów transmisyjnych względem ziemi przy 1 kHz (maks.) | 1600 pF/km |
| Napięcie pracy | 150 V |
| Próba napięciowa – 1 min | napięcie zmienne 50 Hz: 700 V AC napięcie stałe: 1000 V DC |
| Impedancja falowa przy częstotliwości 100 MHz | 100±5 Ω |
| Prędkość propagacji NVP | 69% |
| Tłumienność odbiciowa par w zakresie częstotliwości dB (min.) | f = 4÷10 MHz: 20+5lg(f) f = 10÷20 MHz: 25 f = 20÷200 MHz: 25-7lg(f/20) |
| Tłumienie sprzężenia w zakresie częstotliwości 30÷100 MHz (min.) | 55 dB |
| Impedancja sprzężeniowa 10 MHz (maks.) | 100 mΩ/m |
| Minimalny promień gięcia | podczas pracy: 6×Ø podczas układania: 8×Ø |
| Żyły | jednodrutowe okrągłe z miękkiej miedzi elektrolitycznej |
| Izolacja | specjalna mieszanka poliolefinowa |
| Kolory izolacji żył | zielona, niebieska, brązowa, pomarańczowa – skręcone w parę z żyłą białą z odpowiadającym jej kolorowym paskiem wzdłużnym |
| Ośrodek | cztery pary żył skręcone w ośrodek |
| Ekran | folia aluminiowa Al/PET z żyłą uziemiającą CuSn |
| Powłoka zewnętrzna | polwinit PVC oponowy |
| Kolor powłoki | szary RAL 7035 lub inne kolory na życzenie klienta |
| Nadruk | BITNER BiTLAN F/UTP 4x2x24AWG(0,5) cat.5e 200MHz PN-EN 50173-1 ISO/IEC 11801 ANSI/TIA 568-C.2 nr identyfikacyjny CE RoHS www.bitner.com.pl metry |
| Opis zastosowania | BiTLAN F/UTP cat. 5e przeznaczone są do pracy w sieciach komputerowych, w których wykorzystywane jest pasmo częstotliwości do 200 MHz o przepustowości binarnej do 1 Gb/s. Kable nadają się do transmisji danych, dźwięku i obrazu telewizyjnego. Posiadają dodatkowy ekran wspólny i żyłę uziemiającą CuSn znajdującą się pod ekranem, które chronią przed wpływem działania zewnętrznych pól elektromagnetycznych. Kable przeznaczone są do układania na stałe w tzw. okablowanie strukturalne wewnątrz budynków zgodnie ze standardem PN-EN 50173-1, ISO/IEC 11801, ANSI/TIA 568-C.2, jak również do zastosowania w sieciach przemysłowych narażonych na wpływ zewnętrznych zakłóceń elektromagnetycznych. Kable sklasyfikowano zgodnie z normą PN-EN 50575 (CPR). |
| Karton | 305 m |
| Paleta | 10 980 m (36×305 m) |
| Szpula/Skrzynka | 500 m |
| Szpula/Bęben | 1000 m |
| Nr kat. | TI0007 |
| Nazwa | F/UTP cat.5e |
| Średnica żyły Cu [mm] | 24AWG(0,5) |
| Orientacyjna średnica [mm] | 5,9 |
| Obliczeniowa waga kabla [kg] | 37 |
| Pasmo częstotliwości [MHz] | 200 |
