| Zakres temperatury |
podczas pracy: -30°C do +70°C
podczas układania: -10°C do +50°C |
| Średnica przewodnika Cu |
0,64±0,015 mm |
| Średnica izolowanej żyły |
1,50±0,05 mm |
| Rezystancja pętli żył/pary w temp. 20°C (maks.) |
125 Ω/km |
| Rezystancja izolacji (min.) |
2 GΩ×km |
| Asymetria rezystancji żył w parze |
≤2% |
| Pojemność skuteczna dowolnej pary przy 1 kHz |
45±5 nF/km |
| Asymetria pojemności torów transmisyjnych względem ziemi przy 1 kHz (maks.) |
1600 pF/km |
| Napięcie pracy |
150 V |
| Próba napięciowa 1 min. |
napięcie zmienne 50 Hz: 700 V AC
napięcie stałe: 1000 V DC |
| Impedancja falowa przy częstotliwości 100 MHz |
100±5 Ω |
| Prędkość propagacji NVP |
77% |
| Tłumienność odbiciowa par w zakresie częstotliwości dB (min.) |
f = 4÷10 MHz: 20+5×log₁₀(f)
f = 10÷20 MHz: 25
f = 20÷250 MHz: 25-7×log₁₀(f/20)
f = 250÷600 MHz: 17,3
f = 600÷1000 MHz: 17,3-10×log₁₀(f/600) |
| Tłumienie sprzężenia w zakresie częstotliwości 30÷100 MHz (min.) |
70 dB |
| Impedancja sprzężeniowa 10 MHz (maks.) |
10 mΩ/m |
| Minimalny promień gięcia |
podczas pracy: 6×O.D.
podczas układania: 8×O.D. |

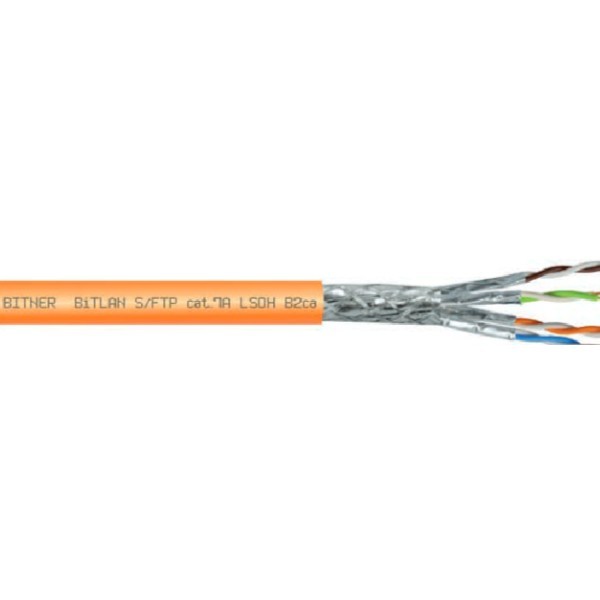

| Żyły |
jednodrutowe okrągłe z miękkiej miedzi elektrolitycznej |
| Izolacja |
specjalna mieszanka poliolefinowa typu foam-skin |
| Kolory izolacji żył |
zielona, niebieska, brązowa, pomarańczowa skręcone w parę z żyłą białą |
| Pary |
każda para indywidualnie ekranowana folią aluminiową Al/Pet |
| Ośrodek |
ekranowane cztery pary żył skręcone razem w ośrodek, w oplocie z drutów miedzianych ocynowanych CuSn |
| Powłoka zewnętrzna |
specjalny polimer bezhalogenowy LSOH |
| Kolor powłoki |
pomarańczowy RAL 2003, inne kolory na życzenie klienta |
| Nadruk |
BITNER BITLAN S/FTP 4x2x22AWG cat.7A 1200MHz LSOH B2ca PN-EN 50173-1 ISO/IEC 11801-1 IEC 61156-5 nr identyfikacyjny CE RoHS www.bitner.com.pl metry |
| Opis zastosowania |
Kable BITLAN S/FTP cat. 7A LSOH B2ca przeznaczone są do transmisji danych, dźwięku i obrazu telewizyjnego w sieciach komputerowych o przepustowości binarnej powyżej 10Gb/s, w których wykorzystywane jest pasmo częstotliwości do 1200 MHz. Kable spełniają wymagania kategorii 7A w zakresie 1÷1000 MHz zgodnie ze standardem okablowania strukturalnego budynków PN-EN 50173-1, ISO/IEC 11801-1, IEC 61156-5 oraz testowane są do pasma częstotliwości 1200 MHz. Wspólne i indywidualne ekranowanie par dodatkowo wpływa na poprawę parametrów teletransmisyjnych, chroniąc przed zakłóceniami zewnętrznymi oraz przesłuchami występującymi pomiędzy parami, dlatego można je stosować w sieciach przemysłowych szczególnie narażonych na wpływ zewnętrznych zakłóceń elektromagnetycznych. Kable posiadają powłokę bezhalogenową LSOH, nierozprzestrzeniającą płomienia o bardzo niskiej emisji dymów wg PN-EN 61034-2, IEC 61034-2 i o ograniczonym wydzielaniu gazów korozyjnych wg PN-EN 60754-2, IEC 60754-2, która umożliwia zastosowanie kabla w miejscach o podwyższonych wymaganiach przeciwpożarowych.
Kable sklasyfikowane zgodnie z normą PN-EN 50575 (CPR), o klasie reakcji na ogień B2ca. |
| Szpula/Krążek |
500 m |
| Szpula/Bęben |
1000 m |
| Nr kat. |
TI0089 |
| Nazwa |
S/FTP cat.7A LSOH B2ca |
| Średnica żyły Cu [mm] |
22AWG |
| Orientacyjna średnica [mm] |
8,5 |
| Obliczeniowa waga kabla [kg] |
82 |
| Pasmo częstotliwości [MHz] |
1200* |
| Uwagi |
*Maksymalne testowane pasmo częstotliwości |
