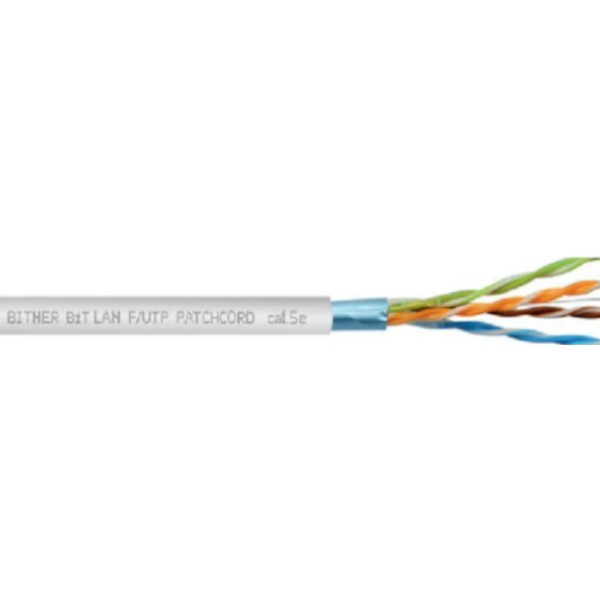

Kabel do sieci teleinformatycznych, ekranowany - patchcord
Kable teleinformatyczne są przeznaczone przede wszystkim do wykonywania instalacji sieciowych i teleinformatycznych, w których służą do przesyłania danych pomiędzy różnymi urządzeniami. Stosuje się je m.in. w sieciach komputerowych, instalacjach Ethernet, systemach telefonicznych oraz innych instalacjach do transmisji sygnałów. W zależności od rodzaju kabla mogą różnić się kategorią, częstotliwością pracy, sposobem ekranowania oraz przeznaczeniem, np. do instalacji wewnętrznych, zewnętrznych lub do pracy w trudniejszych warunkach. W katalogu występują m.in. kable U/UTP, F/UTP, U/FTP, F/FTP i S/FTP różnych kategorii, np. 5e, 6 i 6A.
Usługa cięcia - 25 PLN
| Zakres temperatury | podczas pracy: -30°C do +70°C podczas układania: -10°C do +50°C |
| Rezystancja pętli żył/pary w temp. 20°C (maks.) | 260 Ω/km |
| Rezystancja izolacji (min.) | 5 GΩ×km |
| Asymetria rezystancji żył w parze | ≤2% |
| Pojemność skuteczna dowolnej pary przy 1 kHz | 50±5 nF/km |
| Asymetria pojemności torów transmisyjnych względem ziemi przy 1 kHz (maks.) | 1600 pF/km |
| Próba napięciowa (żyła/żyła oraz żyła/ekran) (1 min.) | napięcie zmienne 50 Hz: 700 V AC napięcie stałe: 1000 V DC |
| Impedancja falowa przy 100 MHz | 100±5 Ω |
| Prędkość propagacji NVP | 67% |
| Tłumienność odbiciowa par w zakresie częstotliwości dB (min.) | f = 4÷10 MHz: 20+5lg(f) f = 10÷20 MHz: 25 f = 20÷200 MHz: 25-7lg(f/20) |
| Tłumienie sprzężenia w zakresie częstotliwości dB (min.) | f = 30÷100 MHz: 55 f = 100÷200 MHz: 55-20lg(f/100) |
| Impedancja sprzężeniowa ekranu przy częstotliwości mΩ/m (maks.) | f = 1 MHz: 50 f = 10 MHz: 100 f = 100 MHz: 1000 |
| Minimalny promień gięcia | 6×Ø |
| Żyły | wielodrutowe okrągłe z miękkiej miedzi elektrolitycznej |
| Izolacja | specjalna mieszanka poliolefinowa |
| Kolory izolacji żył | zielona, niebieska, brązowa, pomarańczowa – skręcone w parę z żyłą białą z odpowiadającym jej kolorowym paskiem wzdłużnym |
| Ośrodek | cztery pary żył skręcone w ośrodek |
| Ekran | folia aluminiowa Al/Pet z żyłą uziemiającą CuSn |
| Powłoka zewnętrzna | polwinit PVC oponowy |
| Kolor powłoki | szary RAL 7035 lub inne kolory na życzenie klienta |
| Nadruk | BITNER BITLAN F/UTP PATCHCORD CABLE 4x2x26/7AWG cat. 5e PN-EN 50173-1 ISO/IEC 11801 ANSI/TIA 568-C.2 nr identyfikacyjny CE RoHS www.bitner.com.pl metry |
| Opis zastosowania | BITLAN F/UTP PATCHCORD cat. 5e przeznaczone są do pracy w sieciach komputerowych, w których wykorzystywane jest pasmo częstotliwości do 200 MHz o przepustowości binarnej do 1 Gb/s. Posiadają ekran wspólny i żyłę uziemiającą CuSn, który chroni przed wpływem działania zewnętrznych pól elektromagnetycznych. Kable stosuje się do łączenia komputerów z gniazdami telekomunikacyjnymi oraz innych urządzeń zarówno aktywnych (przełączników, routerów), jak i pasywnych (koncentratorów paneli krosowych) lokalnej sieci komputerowej LAN. Kable spełniają wymagania zgodnie ze standardem PN-EN 50173-1, ISO/IEC 11801, ANSI/TIA 568-C.2. Kable sklasyfikowano zgodnie z normą PN-EN 50575 (CPR). |
| Szpula/Skrzynka | 500 m |
| Szpula/Bęben | 1000 m |
| Nr kat. | TI0017 |
| Nazwa | F/UTP PATCHCORD cat.5e |
| Średnica żyły Cu [mm] | 26AWG |
| Orientacyjna średnica [mm] | 5,8 |
| Obliczeniowa waga kabla [kg] | 34 |
| Pasmo częstotliwości [MHz] | 200 |
