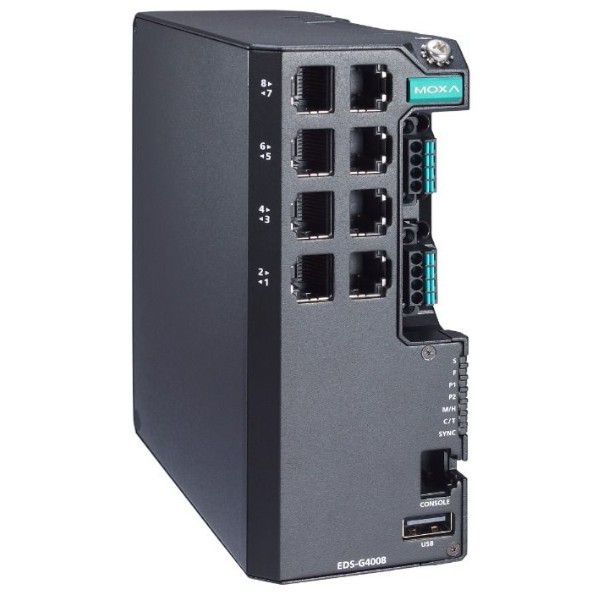

MOXA EDS-G4008 jest kolejną serią przełączników wykorzystujących skrętkę, moduły SFP oraz opcjonalnie porty PoE.
Swtiche tej rodziny posiadają zaimplementowany protokół Moxa Turbo Ring V2 Dzięki czemu użytkownik w prosty sposób mam możliwość zbudowania redundantną sieć Ethernet gdzie czas rekonfiguracji przy pełnym obciążeniu jest krótszy niż 20ms! Przełączniki są wyposażone w obsługę protokołów: SNMP, Port-based VLAN/IEEE 802.1Q VLAN, QoS, RMON, sterowanie dostępnym pasmem, port Mirroring oraz wysyłanie informacji o stanie sieci poprzez e-mail lub przekaźnik alarmowy. Użytkownik zarządza switchem przez stronę WWW lub konsolę Telnet/Serial lub z poziomu oprogramowania Windows.
Moxa posiada również w swojej ofercie urządzenia dedykowane do zastosowań w telekomunikacji. Takie urządzenia posiadają redundantne zasilanie napięciem +/-24 VDC bądź +/-48 VDC.
Switche serii MOXA EDS-G4008 stanowią solidne i wygodne narzędzie do tworzenia redundantnych i niezawodnych przemysłowych sieci Ethernet, nawet w bardzo surowych warunkach zewnętrznych (zakres temperatury pracy od -40 do +75° C w przypadku wersji rozszerzonych).
Seria EDS-G4008 została zaprojektowana specjalnie do wymagających aplikacji, takich jak wideo i systemy CCTV, ITS i DCS.
Switche posiadają zgodność z normami cyberbezpieczeństwa IEC 62443-4-2 i IEC 62443-4-1
Cechy charakterystyczne
- Moxa Turbo Ring V2 (redundantna, niezawodna sieć w architekturze pierścienia o czasie rekonfiguracji przy pełnym obciążeniu zawsze < 20 ms) lub RSTP (IEEE802.1W)
- obsługa Port-based VLAN oraz IEEE 802.1Q VLAN umożliwiającego w prosty sposób podział sieci
- obsługa QoS-IEEE802.1p/1Q oraz TOS/DiffServ zwiększająca determinizm sieci
- RMON umożliwiający kontrolowanie stanu sieci
- obsługa SNMP V1/V2c/V3 pozwalająca na wygodne i zintegrowane monitorowanie i zarządzanie całym systemem (m.in. poprzez oprogramowanie (SCADA/HMI)
- zarządzanie pasmem pozwalające uniknąć nieprzewidywalnych stanów w sieci
- Port mirroring (kopiowanie ruchu pomiędzy danymi portami i przesyłanie go na inny port) w celu łatwego monitorowania i usuwania błędów pracy innych urządzeń komunikacyjnych
- Obsługa technologii IGMP Snooping
- automatyczne powiadamianie o zajściu danego zdarzenia poprzez przekaźnik alarmowy lub wiadomość e-mail
- ABC-02 do tworzenia kopii zapasowej plików konfiguracyjnych poprzez port USB
- przekaźnik alarmowy rozwierany w przypadku awarii zasilania lub awarii portu
- sloty na moduły SFP z możliwością instalowania wkładek światłowodowych oraz skrętkowych (RJ45)
- redundantne wejście zasilania
| Standards |
IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X)
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3x for flow control
IEEE 802.3ad for Port Trunk with LACP
IEEE 802.1Q for VLAN Tagging
IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1p for Class of Service
IEEE 802.1X for authenticationEthernet Software Features
|
| Protocols |
IPv4/IPv6, TCP/IP, UDP, ICMP, ARP, RARP, TFTP, DNS, NTP Client, DHCP Server, DHCP Client, 802.1X, QoS, HTTPS, HTTP, Telnet, SMTP, SNMPv1/v2c/v3, RMON, Syslog |
| MIB |
P-BRIDGE MIB, Q-BRIDGE MIB, IEEE8021-SPANNING-TREE-MIB, IEEE8021-PAE-MIB, IEEE8023-LAG-MIB, LLDP-EXT-DOT1-MIB, LLDP-EXT-DOT3-MIB, SNMPv2-MIB, Grupy MIB RMON 1, 2, 3, 9 |
| Flow Control |
IEEE 802.3x flow control, back pressure flow control |
| Priority Queues |
4 |
| Max. Number of Available VLANs |
256 |
| VLAN ID Range |
VID 1 to 4094 |
| IGMP Groups |
512 |
| RJ45 Ports |
10/100/1000BaseT(X) auto negotiation speed, |
| Console |
USB-serial console (złącze typu A) |
| LED Indicators |
PWR1, PWR2, STATE, FAULT, MSTR/HEAD, CPLR/TAIL, SYNC
|
| DIP Switches |
Turbo Ring, Master, Coupler, Reserve |
| Alarm Contact |
1 relay output with current carrying capacity of 1A @ 24 VDC |
| Input Voltage |
110/220 VAC, single input |
| Input Current |
110-220 VAC, 50-60 Hz, 0,30-0,20 A lub 110-220 VDC, 0,30-0,20 A |
| Connection |
2 removable 4-contact terminal block |
| Overload Current Protection |
Present |
| Reverse Polarity Protection |
Present |
| Housing |
Metal, IP40 protection |
| Weight |
859.5 g |
| Dimensions |
55 x 140 x 120 mm |
| Installation |
DIN-Rail mounting, wall mounting (with optional kit) |
| Operating Temperature |
-40 to 75°C |
| Storage Temperature |
-40 to 85°C (-40 to 185°F) |
| Ambient Relative Humidity |
5 to 95% (non-condensing) |
| EMI |
CISPR 32, FCC Part 15B Class A |
| EMS |
IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
|
| Traffic Control |
Nema TS2 |
| Rail Traffic |
EN 50121-4 |
| Shock |
IEC 60068-2-27 |
| Freefall |
IEC60068-2-32 |
| Vibration |
IEC60068-2-6 |
| Maritime |
-LV/-LV-T models: DNV, ABS, NK, LR |
| MTBF (meantime between failures) |
511,204 hrs |
