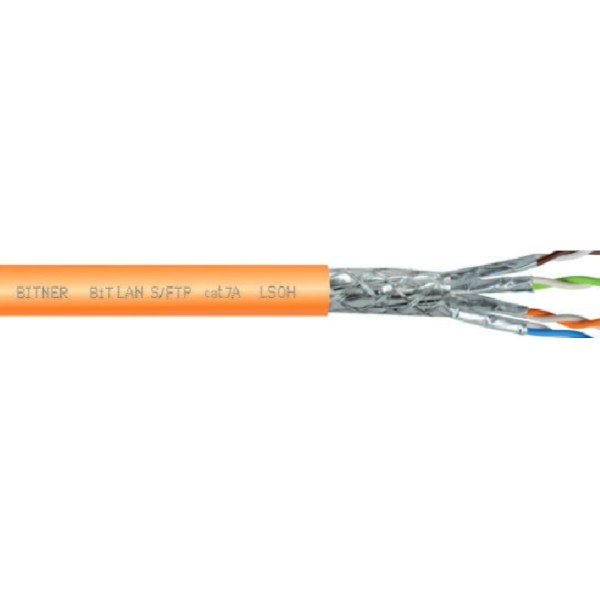

Kabel do sieci teleinformatycznych, bezhalogenowy
Kable teleinformatyczne są przeznaczone przede wszystkim do wykonywania instalacji sieciowych i teleinformatycznych, w których służą do przesyłania danych pomiędzy różnymi urządzeniami. Stosuje się je m.in. w sieciach komputerowych, instalacjach Ethernet, systemach telefonicznych oraz innych instalacjach do transmisji sygnałów. W zależności od rodzaju kabla mogą różnić się kategorią, częstotliwością pracy, sposobem ekranowania oraz przeznaczeniem, np. do instalacji wewnętrznych, zewnętrznych lub do pracy w trudniejszych warunkach. W katalogu występują m.in. kable U/UTP, F/UTP, U/FTP, F/FTP i S/FTP różnych kategorii, np. 5e, 6 i 6A.
Usługa cięcia - 25 PLN
| Zakres temperatury | podczas pracy: -30°C do +70°C podczas układania: -10°C do +50°C |
| Średnica przewodnika Cu | 0,64±0,015 mm |
| Średnica izolowanej żyły | 1,50±0,01 mm |
| Rezystancja pętli żył/pary w temp. 20°C (maks.) | 125 Ω/km |
| Rezystancja izolacji (min.) | 2 GΩ×km |
| Asymetria rezystancji żył w parze | ≤2% |
| Pojemność skuteczna dowolnej pary przy 1 kHz | 45±5 nF/km |
| Asymetria pojemności torów transmisyjnych względem ziemi przy 1 kHz (maks.) | 1600 pF/km |
| Napięcie pracy | 150 V |
| Próba napięciowa 1 min. | napięcie zmienne 50 Hz: 700 V AC napięcie stałe: 1000 V DC |
| Impedancja falowa przy częstotliwości 100 MHz | 100±5 Ω |
| Prędkość propagacji NVP | 77% |
| Tłumienność odbiciowa par w zakresie częstotliwości dB (min.) | f = 4÷10 MHz: 20+5×log₁₀(f) f = 10÷20 MHz: 25 f = 20÷250 MHz: 25-7×log₁₀(f/20) f = 250÷600 MHz: 17,3 f = 600÷1000 MHz: 17,3-10×log₁₀(f/600) |
| Tłumienie sprzężenia w zakresie częstotliwości 30÷100 MHz (min.) | 70 dB |
| Impedancja sprzężeniowa 10 MHz (maks.) | 10 mΩ/m |
| Minimalny promień gięcia Ø - średnica zewnętrzna przewodu | podczas pracy: 6×Ø podczas układania: 8×Ø |
| Żyły | jednodrutowe okrągłe z miękkiej miedzi elektrolitycznej |
| Izolacja | specjalna mieszanka poliolefinowa typu foam-skin |
| Kolory izolacji żył | zielona, niebieska, brązowa, pomarańczowa skręcone w parę z żyłą białą |
| Pary | każda para indywidualnie ekranowana folią aluminiową Al/Pet |
| Ośrodek | ekranowane cztery pary żył skręcone razem w ośrodek, w oplocie z drutów miedzianych ocynowanych CuSn |
| Powłoka zewnętrzna | specjalny polimer bezhalogenowy LSOH |
| Kolor powłoki | pomarańczowy RAL 2003, inne kolory na życzenie klienta |
| Nadruk | BITNER BITLAN S/FTP 4x2x22AWG cat.7A 1200MHz LSOH PN-EN 50173-1 ISO/IEC 11801-1 IEC 61156-5 nr identyfikacyjny CE RoHS www.bitner.com.pl metry |
| Opis zastosowania | Kable BITLAN S/FTP cat. 7A LSOH przeznaczone są do transmisji danych, dźwięku i obrazu telewizyjnego w sieciach komputerowych o przepustowości binarnej powyżej 10Gb/s, w których wykorzystywane jest pasmo częstotliwości do 1200MHz. Kable spełniają wymagania kategorii 7A w zakresie 1÷1000 MHz zgodnie ze standardem okablowania strukturalnego budynków PN-EN 50173-1, ISO/IEC 11801-1, IEC 61156-5 oraz testowane są do pasma częstotliwości 1200 MHz. Wspólne i indywidualne ekranowanie par dodatkowo wpływa na poprawę parametrów teletransmisyjnych, chroniąc przed zakłóceniami zewnętrznymi oraz przesłuchami występującymi pomiędzy parami, dlatego można je stosować w sieciach przemysłowych szczególnie narażonych na wpływ zewnętrznych zakłóceń elektromagnetycznych. Kable posiadają powłokę bezhalogenową LSOH, nierozprzestrzeniającą płomienia o bardzo niskiej emisji dymów wg PN-EN 61034-2, EN 61034-2, IEC 61034-2 i o ograniczonym wydzielaniu gazów korozyjnych wg PN-EN 60754-2, EN 60754-2, IEC 60754-2, która umożliwia zastosowanie kabla w miejscach o podwyższonych wymaganiach przeciwpożarowych. Kable sklasyfikowane zgodnie z normą PN-EN 50575 (CPR). |
| Szpula/Krążek | 500 m |
| Szpula/Bęben | 1000 m |
| Nr kat. | TI0122 |
| Nazwa | S/FTP cat.7A LSOH |
| Średnica żyły Cu [mm] | 0,64 |
| Orientacyjna średnica [mm] | 9,4 |
| Obliczeniowa waga kabla [kg] | 69 |
| Pasmo częstotliwości [MHz] | 1200 |
