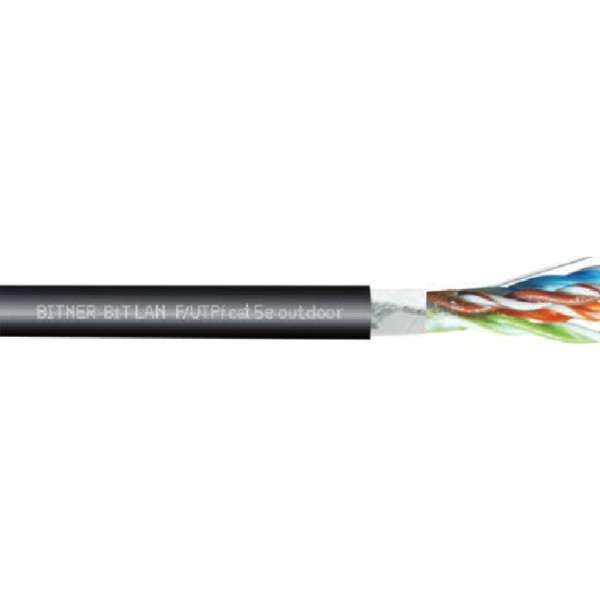

Kabel do sieci teleinformatycznych, ekranowy, zewnętrzny, żelowany
Kable teleinformatyczne są przeznaczone przede wszystkim do wykonywania instalacji sieciowych i teleinformatycznych, w których służą do przesyłania danych pomiędzy różnymi urządzeniami. Stosuje się je m.in. w sieciach komputerowych, instalacjach Ethernet, systemach telefonicznych oraz innych instalacjach do transmisji sygnałów. W zależności od rodzaju kabla mogą różnić się kategorią, częstotliwością pracy, sposobem ekranowania oraz przeznaczeniem, np. do instalacji wewnętrznych, zewnętrznych lub do pracy w trudniejszych warunkach. W katalogu występują m.in. kable U/UTP, F/UTP, U/FTP, F/FTP i S/FTP różnych kategorii, np. 5e, 6 i 6A.
Usługa cięcia - 25 PLN
| Zakres temperatury | podczas pracy: -30°C do +80°C podczas układania: -10°C do +50°C |
| Średnica przewodnika Cu | 0,5±0,015 mm |
| Średnica izolowanej żyły | 1,05±0,05 mm |
| Rezystancja pętli żył/pary w temp. 20°C (maks.) | 190 Ω/km |
| Rezystancja izolacji (min.) | 5 GΩ×km |
| Asymetria rezystancji żył w parze | ≤2% |
| Pojemność skuteczna dowolnej pary przy 1 kHz | 50±5 nF/km |
| Asymetria pojemności torów transmisyjnych względem ziemi przy 1 kHz (maks.) | 1600 pF/km |
| Napięcie pracy | 150 V |
| Próba napięciowa – 1 min | napięcie zmienne 50 Hz: 700 V AC napięcie stałe: 1000 V DC |
| Impedancja falowa przy częstotliwości 100 MHz | 100±5 Ω |
| Prędkość propagacji NVP | 67% |
| Tłumienność odbiciowa par w zakresie częstotliwości dB (min.) | f = 4÷10 MHz: 20+5lg(f) f = 10÷20 MHz: 25 f = 20÷200 MHz: 25-7lg(f/20) |
| Tłumienie sprzężenia w zakresie częstotliwości 30÷100 MHz (min.) | 55 dB |
| Impedancja sprzężeniowa 10 MHz (maks.) | 100 mΩ/m |
| Minimalny promień gięcia | podczas pracy: 6×Ø podczas układania: 8×Ø |
| Żyły | jednodrutowe okrągłe z miękkiej miedzi elektrolitycznej |
| Izolacja | specjalna mieszanka poliolefinowa |
| Kolory izolacji żył | zielona, niebieska, brązowa, pomarańczowa – skręcone w parę z żyłą białą z odpowiadającym jej kolorowym paskiem wzdłużnym |
| Ośrodek | cztery pary żył skręcone w ośrodek, uszczelniony żelem hydrofobowym |
| Ekran | folia aluminiowa Al/KoP z żyłą uziemiającą CuSn |
| Powłoka zewnętrzna | polietylen PE |
| Kolor powłoki | czarny |
| Nadruk | BITNER BiTLAN F/UTP 4x2x24AWG(0,5) cat.5e outdoor 200MHz PN-EN 50173-1 ISO/IEC 11801 ANSI/TIA 568-C.2 nr identyfikacyjny CE RoHS www.bitner.com.pl metry |
| Opis zastosowania | BiTLAN F/UTP cat. 5e outdoor przeznaczone są do pracy w sieciach komputerowych, w których wykorzystywane jest pasmo częstotliwości do 200 MHz. Nadają się do transmisji danych, dźwięku i obrazu telewizyjnego o przepustowości binarnej do 1 Gb/s. Kable przeznaczone są do układania na zewnątrz budynków oraz w bezpośrednim zakopaniu w ziemi. Posiadają dodatkową taśmę aluminiową pokrytą kopolimerem etylenu i żyłę uziemiającą, stanowiącą ekran kabla, który chroni przed wpływem działania zewnętrznych pól elektromagnetycznych, jak również stanowi zaporę przeciwwilgociową. Kable dodatkowo wypełnione są żelem hydrofobowym zabezpieczającym przed wzdłużnym wnikaniem wody. Posiadają zewnętrzną powłokę odporną na działanie promieni UV, dlatego też nadają się do układania na zewnątrz budynków, w kanałach kablowych lub bezpośrednio w ziemi. Kable sklasyfikowano zgodnie z normą PN-EN 50575 (CPR). |
| Szpula/Skrzynka | 305 m |
| Szpula/Skrzynka | 600 m |
| Szpula/Bęben | 1000 m |
| Nr kat. | TI0013 |
| Nazwa | F/UTP cat.5e outdoor |
| Średnica żyły Cu [mm] | 24AWG(0,5) |
| Orientacyjna średnica [mm] | 7,0 |
| Obliczeniowa waga kabla [kg] | 51 |
| Pasmo częstotliwości [MHz] | 200 |
