Kabel do sieci teleinformatycznych
Kable teleinformatyczne są przeznaczone przede wszystkim do wykonywania instalacji sieciowych i teleinformatycznych, w których służą do przesyłania danych pomiędzy różnymi urządzeniami. Stosuje się je m.in. w sieciach komputerowych, instalacjach Ethernet, systemach telefonicznych oraz innych instalacjach do transmisji sygnałów. W zależności od rodzaju kabla mogą różnić się kategorią, częstotliwością pracy, sposobem ekranowania oraz przeznaczeniem, np. do instalacji wewnętrznych, zewnętrznych lub do pracy w trudniejszych warunkach. W katalogu występują m.in. kable U/UTP, F/UTP, U/FTP, F/FTP i S/FTP różnych kategorii, np. 5e, 6 i 6A.
Usługa cięcia - 25 PLN
| Zakres temperatury | podczas pracy: -30°C do +70°C podczas układania: -10°C do +50°C |
| Średnica przewodnika Cu | 0,57±0,015 mm |
| Średnica izolowanej żyły | 1,3±0,01 mm |
| Rezystancja pętli żył/pary w temp. 20°C (maks.) | 145 Ω/km |
| Rezystancja izolacji (min.) | 2 GΩ×km |
| Asymetria rezystancji żył w parze | ≤2% |
| Pojemność skuteczna dowolnej pary przy 1 kHz | 45±5 nF/km |
| Asymetria pojemności torów transmisyjnych względem ziemi przy 1 kHz (maks.) | 1600 pF/km |
| Napięcie pracy | 150 V |
| Próba napięciowa – 1 min. | napięcie zmienne 50 Hz: 700 V AC napięcie stałe: 1000 V DC |
| Impedancja falowa przy częstotliwości 100 MHz | 100±5 Ω |
| Prędkość propagacji NVP | 77% |
| Tłumienność odbiciowa par w zakresie częstotliwości dB (min.) | f = 4÷10 MHz: 20+5lg(f) f = 10÷20 MHz: 25 f = 20÷350 MHz: 25-7lg(f/20) |
| Tłumienie sprzężenia w zakresie częstotliwości 30÷100 MHz (min.) | 55 dB |
| Impedancja sprzężeniowa 10 MHz (maks.) | 50 mΩ/m |
| Minimalny promień gięcia | podczas pracy: 6×Ø podczas układania: 8×Ø |
| Żyły | jednodrutowe okrągłe z miękkiej miedzi elektrolitycznej |
| Izolacja | specjalna mieszanka poliolefinowa |
| Kolory izolacji żył | zielona, niebieska, brązowa, pomarańczowa skręcona w parę z żyłą białą |
| Pary | każda para indywidualnie ekranowana folią aluminiową Al/Pet |
| Ośrodek | cztery pary żył skręcone wspólnie w ośrodek |
| Ekran ośrodka | folia aluminiowa Al/Pet z żyłą uziemiającą CuSn |
| Powłoka zewnętrzna | polwinit PVC powłokowy |
| Kolor powłoki | szary RAL 7035 lub inne kolory na życzenie klienta |

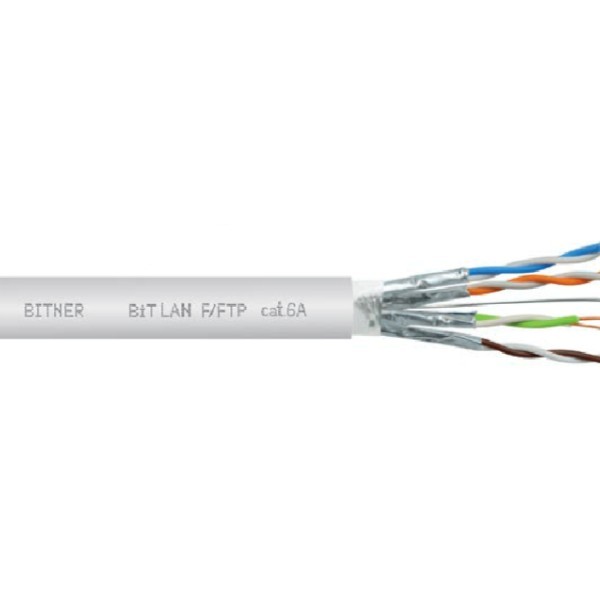

| Nadruk | BITNER BITLAN F/FTP 4x2x23AWG cat.6A 500MHz PN-EN 50173-1 ISO/IEC 11801 ANSI/TIA 568-C.2 nr identyfikacyjny CE RoHS www.bitner.com.pl metry |
| Opis zastosowania | BITLAN F/FTP cat.6A przeznaczone są do pracy w sieciach komputerowych, w których wykorzystywane jest pasmo częstotliwości do 500 MHz. Przeznaczone są do transmisji danych, dźwięku i obrazu telewizyjnego o przepustowości binarnej do 10Gb/s. Kable stosuje się do ułożenia na stałe w tzw. okablowaniu strukturalnym wewnątrz budynków zgodnie ze standardem PN-EN 50173-1, ISO/IEC 11801, ANSI/TIA 568-C.2. Kable mają zastosowanie również w sieciach przemysłowych narażonych na oddziaływanie zewnętrznych zakłóceń elektromagnetycznych. Indywidualnie ekranowane pary folią Al/Pet dodatkowo wpływają na poprawę parametrów teletransmisyjnych, chroniąc przed zakłóceniami zewnętrznymi oraz występującymi między parami. Kable sklasyfikowano zgodnie z normą PN-EN 50575 (CPR). |
| Szpula/Krążek | 500 m |
| Szpula/Bęben | 1000 m |
| Nr kat. | TI0075 |
| Nazwa | F/FTP cat.6A |
| Średnica żyły Cu [mm] | 23AWG |
| Orientacyjna średnica [mm] | 8,3 |
| Obliczeniowa waga kabla [kg] | 64 |
| Pasmo częstotliwości [MHz] | 500 |
