Kable teleinformatyczne są przeznaczone przede wszystkim do wykonywania instalacji sieciowych i teleinformatycznych, w których służą do przesyłania danych pomiędzy różnymi urządzeniami. Stosuje się je m.in. w sieciach komputerowych, instalacjach Ethernet, systemach telefonicznych oraz innych instalacjach do transmisji sygnałów. W zależności od rodzaju kabla mogą różnić się kategorią, częstotliwością pracy, sposobem ekranowania oraz przeznaczeniem, np. do instalacji wewnętrznych, zewnętrznych lub do pracy w trudniejszych warunkach. W katalogu występują m.in. kable U/UTP, F/UTP, U/FTP, F/FTP i S/FTP różnych kategorii, np. 5e, 6 i 6A.
Usługa cięcia - 25 PLN
| Zakres temperatury |
podczas pracy: -30°C do +70°C
podczas układania: -10°C do +50°C |
| Średnica przewodnika Cu |
0,54±0,015 mm |
| Średnica izolowanej żyły |
0,985±0,05 mm |
| Rezystancja pętli żył/pary w temp. 20°C (maks.) |
165 Ω/km |
| Rezystancja izolacji (min.) |
5 GΩ×km |
| Asymetria rezystancji żył w parze |
≤2% |
| Pojemność skuteczna dowolnej pary przy 1 kHz |
50±5 nF/km |
| Asymetria pojemności torów transmisyjnych względem ziemi przy 1 kHz (maks.) |
1600 pF/km |
| Napięcie pracy |
150 V |
| Próba napięciowa – 1 min. |
napięcie zmienne 50 Hz: 700 V AC
napięcie stałe: 1000 V DC |
| Impedancja falowa przy częstotliwości 100 MHz |
100±5 Ω |
| Prędkość propagacji NVP |
67% |
| Tłumienność odbiciowa par w zakresie częstotliwości dB (min.) |
f = 4÷10 MHz: 20+5×log₁₀(f)
f = 10÷20 MHz: 25
f = 20÷350 MHz: 25-7×log₁₀(f/20) |
| Minimalny promień gięcia |
podczas pracy: 4×O.D.
podczas układania: 6×O.D. |

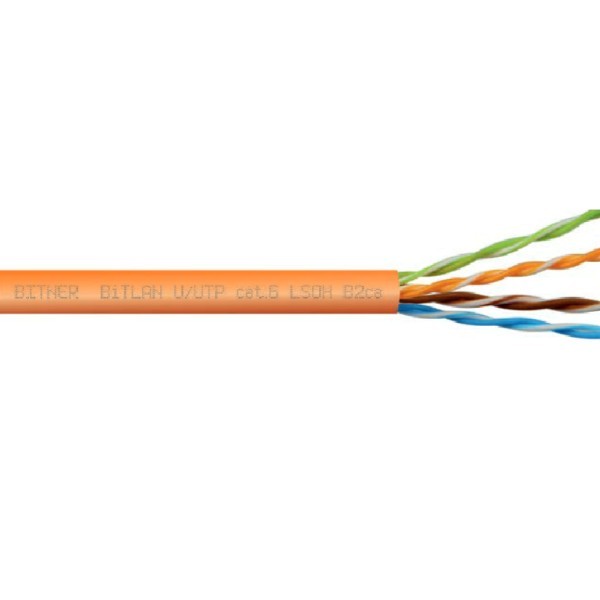

| Żyły |
jednodrutowe okrągłe z miękkiej miedzi elektrolitycznej |
| Izolacja |
specjalna mieszanka poliolefinowa |
| Kolory izolacji żył |
zielona, niebieska, brązowa, pomarańczowa skręcona w parę z żyłą białą z odpowiadającym jej kolorowym paskiem wzdłużnym |
| Ośrodek |
cztery pary żył skręcone w ośrodek na okrągłym centralnie ułożonym elemencie separującym |
| Powłoka zewnętrzna |
specjalny polimer bezhalogenowy LSOH o podwyższonych wymaganiach przeciwpożarowych |
| Kolor powłoki |
pomarańczowy RAL 2003, inne kolory na życzenie klienta |
| Nadruk |
BITNER BITLAN U/UTP 4x2x23AWG(0,54) cat.6 350 MHz LSOH B2ca PN-EN 50173-1 ISO/IEC 11801 ANSI/TIA 568-C.2 nr identyfikacyjny CE RoHS www.bitner.com.pl metry |
| Opis zastosowania |
BITLAN U/UTP cat.6 LSOH B2ca przeznaczone są do pracy w sieciach komputerowych, w których wykorzystywane jest pasmo częstotliwości do 350 MHz. Przeznaczone są do transmisji danych, dźwięku i obrazu telewizyjnego o przepustowości binarnej do 1Gb/s. Kable stosuje się do ułożenia na stałe w tzw. okablowaniu strukturalnym wewnątrz budynków zgodnie ze standardem PN-EN 50173-1, ISO/IEC 11801, ANSI/TIA 568-C.2, jak również do zastosowania w sieciach przemysłowych narażonych na wpływ zewnętrznych zakłóceń elektromagnetycznych. W miejscach o podwyższonych wymaganiach przeciwpożarowych stosuje się kable z powłoką bezhalogenową LSOH nierozprzestrzeniającą płomienia o bardzo niskiej emisji dymów wg EN 50268, IEC 61034-1(2) i o ograniczonym wydzielaniu gazów korozyjnych wg PN-EN 50267, IEC 60754-2. Kable sklasyfikowane zgodnie z normą PN-EN 50575 (CPR) o klasie reakcji na ogień B2ca. |
| Szpula/Krążek |
500 m |
| Szpula/Bęben |
1000 m |
| Nr kat. |
TI0119 |
| Nazwa |
U/UTP cat.6 LSOH B2ca |
| Średnica żyły Cu [mm] |
23AWG(0,54) |
| Orientacyjna średnica [mm] |
6,1 |
| Obliczeniowa waga kabla [kg] |
47 |
| Pasmo częstotliwości [MHz] |
350 |
