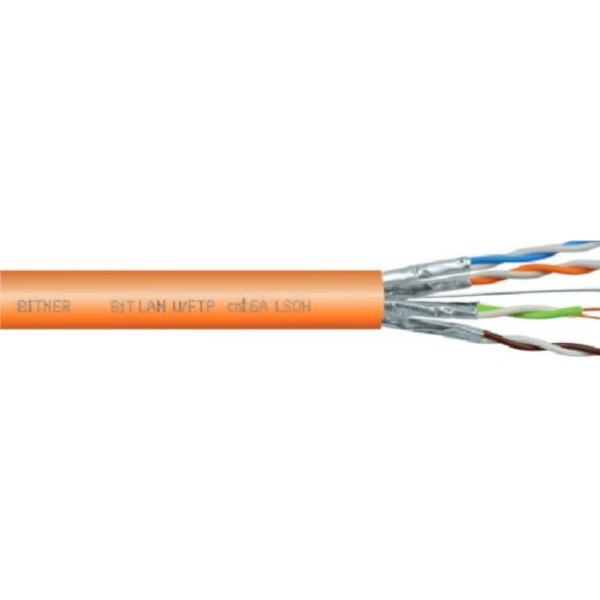

Kabel do sieci teleinformatycznych, bezhalogenowy
Kable teleinformatyczne są przeznaczone przede wszystkim do wykonywania instalacji sieciowych i teleinformatycznych, w których służą do przesyłania danych pomiędzy różnymi urządzeniami. Stosuje się je m.in. w sieciach komputerowych, instalacjach Ethernet, systemach telefonicznych oraz innych instalacjach do transmisji sygnałów. W zależności od rodzaju kabla mogą różnić się kategorią, częstotliwością pracy, sposobem ekranowania oraz przeznaczeniem, np. do instalacji wewnętrznych, zewnętrznych lub do pracy w trudniejszych warunkach. W katalogu występują m.in. kable U/UTP, F/UTP, U/FTP, F/FTP i S/FTP różnych kategorii, np. 5e, 6 i 6A.
Usługa cięcia - 25 PLN
| Zakres temperatury | podczas pracy: -30°C do +70°C podczas układania: -10°C do +50°C |
| Średnica przewodnika Cu | 0,57±0,015 mm |
| Średnica izolowanej żyły | 1,3±0,01 mm |
| Rezystancja pętli żył/pary w temp. 20°C (maks.) | 145 Ω/km |
| Rezystancja izolacji (min.) | 2 GΩ×km |
| Asymetria rezystancji żył w parze | ≤2% |
| Pojemność skuteczna dowolnej pary przy 1 kHz | 45±5 nF/km |
| Asymetria pojemności torów transmisyjnych względem ziemi przy 1 kHz (maks.) | 1600 pF/km |
| Napięcie pracy | 150 V |
| Próba napięciowa – 1 min | napięcie zmienne 50 Hz: 700 V AC napięcie stałe: 1000 V DC |
| Impedancja falowa przy częstotliwości 100 MHz | 100±5 Ω |
| Prędkość propagacji NVP | 77% |
| Tłumienność odbiciowa par w zakresie częstotliwości dB (min.) | f = 4÷10 MHz: 20+5lg(f) f = 10÷20 MHz: 25 f = 20÷350 MHz: 25-7lg(f/20) |
| Tłumienie sprzężenia w zakresie częstotliwości 30÷100 MHz (min.) | 55 dB |
| Impedancja sprzężeniowa 10 MHz (maks.) | 100 mΩ/m |
| Minimalny promień gięcia | podczas pracy: 6×Ø podczas układania: 8×Ø |
| Żyły | jednodrutowe okrągłe z miękkiej miedzi elektrolitycznej |
| Izolacja | specjalna mieszanka poliolefinowa |
| Kolory izolacji żył | zielona, niebieska, brązowa, pomarańczowa – skręcone w parę z żyłą białą |
| Pary | każda para indywidualnie ekranowana folią aluminiową Al/Pet |
| Ośrodek | cztery pary żył ekranowanych skręcone razem w ośrodek z żyłą uziemiającą CuSn |
| Powłoka zewnętrzna | specjalny polimer bezhalogenowy LSOH |
| Kolor powłoki | pomarańczowy RAL 2003 lub inne kolory na życzenie klienta |
| Nadruk | BITNER BITLAN U/FTP 4x2x23AWG cat.6A 500MHz LSOH PN-EN 50173-1 ISO/IEC 11801 ANSI/TIA 568-C.2 nr identyfikacyjny CE RoHS www.bitner.com.pl metry |
| Opis zastosowania | BITLAN U/FTP cat.6A LSOH przeznaczone są do pracy w sieciach komputerowych, w których wykorzystywane jest pasmo częstotliwości do 500 MHz. Przeznaczone są do transmisji danych, dźwięku i obrazu telewizyjnego o przepustowości binarnej do 10Gb/s. Indywidualnie ekranowane pary folią Al/Pet dodatkowo wpływają na poprawę parametrów teletransmisyjnych, niwelując zakłócenia zewnętrzne oraz występujące między parami, dlatego można je stosować w sieciach przemysłowych narażonych na oddziaływanie zewnętrznych zakłóceń elektromagnetycznych. Kable stosuje się do ułożenia na stałe w tzw. okablowaniu strukturalnym wewnątrz budynków zgodnie ze standardem PN-EN 50173-1, ISO/IEC 11801-1, ANSI/TIA 568-C.2. Posiadają powłokę bezhalogenową LSOH nierozprzestrzeniającą płomienia o bardzo niskiej emisji dymów wg PN-EN 61034-2, EN 61034-2, IEC 61034-2 i o ograniczonym wydzielaniu gazów korozyjnych wg PN-EN 60754-2, EN 60754-2, IEC 60754-2, która umożliwia zastosowanie kabla w miejscach o podwyższonych wymaganiach przeciwpożarowych. Kable sklasyfikowano zgodnie z normą PN-EN 50575 (CPR). |
| Szpula/Skrzynka | 500 m |
| Szpula/Bęben | 1000 m |
| Nr kat. | TI0079 |
| Nazwa | U/FTP cat.6A LSOH |
| Średnica żyły Cu [mm] | 23AWG |
| Orientacyjna średnica [mm] | 7,5 |
| Obliczeniowa waga kabla [kg] | 55 |
| Pasmo częstotliwości [MHz] | 500 |
