DMC-3x01x Pojedynczy kontroler serwo

W przypadku produktów GALIL zachęcamy do wcześniejszego kontaktu, ze względu na zmienną konfigurację. Konfiguracja jest budowana na życzenie Klienta i ze względu na to realizacja zamówienia trwa ok 1-2 tygodni.

• Napęd Servo pojedynczy Ethernet/RS232

Seria kontrolerów ruchu DMC-3x01x to najnowszej generacji jednoosiowy kontroler ruchu Galil. Wykorzystuje 32-bitowy procesor RISC, aby zapewnić wyższą prędkość niż starsze modele. DMC-3x01x jest dostępny jako urządzenie kompaktowe w wersji karty lub w zabudowie i łączy się ze wzmacniaczem krokowym lub serwomotorem o dowolnym zakresie mocy. DMC-3x01x może być zakupiony z wewnętrznym 800-watowym bezszczotkowym napędem sinusoidalnym lub napędem mikrokrokowym, który minimalizuje przestrzeń, koszty i okablowanie, jednocześnie mieszcząc wszystko w jednym sterowaniu silnika. Sterownik ruchu działa samodzielnie lub może być połączony z komputerem za pośrednictwem sieci Ethernet. Tryby ruchu obejmują pozycjonowanie punkt-punkt, śledzenie pozycji, jogging, konturowanie, elektroniczną przekładnię i ecam. Podobnie jak wszystkie sterowniki Galil, programowanie DMC-3x01x jest uproszczone dzięki dwuliterowym, intuicyjnym poleceniom i pełnemu zestawowi narzędzi programowych, takich jak GDK do strojenia i analizy serwo.

• Specyfikacja

• Jednoosiowy kontroler ruchu z opcjonalnym sterowaniem serwomechanizmem lub silnikiem krokowym w kompaktowej obudowie
• Możliwy wybór z wbudowanym napędem do silników szczotkowych / bezszczotkowych. Sinusoidalny 800W (10 A , 15 A max, 20-80 VDC)
• Możliwy wybór z wbudowanym napędem microstepping (zasilanie 20-80 VDC, 6A / fazę, 256 mikrokroków / krok)
• Możliwy wybór napędu krokowego niskoprądowego (zasilanie 12-30 VDC, 1,4A/fazę, krok pełny, 1/2, 1/4 1/16)

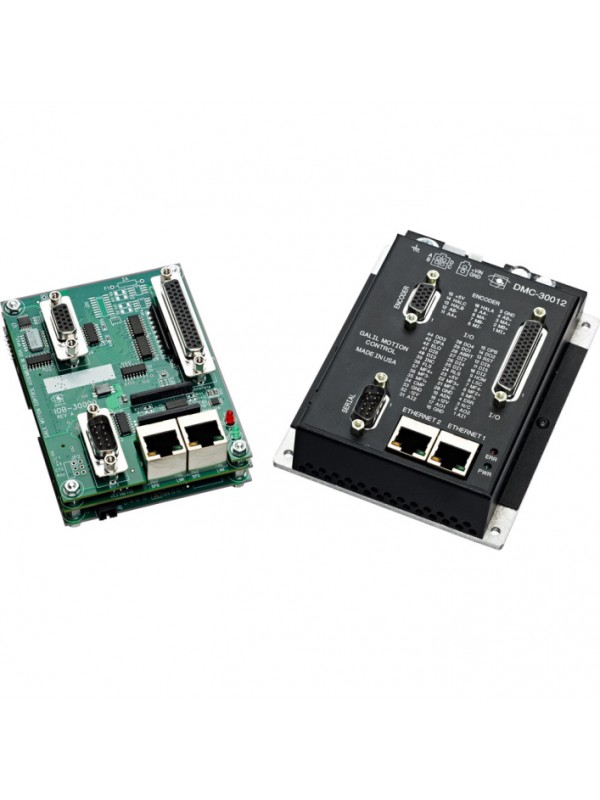

• Kontroler ruchu dostępny jako jednostka w postaci karty lub w zabudowie, która może być podłączona do wzmacniacza krokowego lub serwo o dowolnym zakresie mocy
• Dwa połączone szeregowo porty Ethernet 100 Base-T. Jeden port RS232 o mocy 115 kB / s
• Ethernet obsługuje wiele urządzeń master i slave. Protokół główny TCP / IP, UDP i Modbus TCP do komunikacji z urządzeniami we / wy
• Pamięć nieulotna dla programów, zmiennych i tablic
• Równoczesne wykonywanie czterech programów
• Optycznie izolowane wejścia do przodu i do tyłu oraz wejście bazowania
• 8 izolowanych wejść i 4 wyjśca
• 12 bitowe wejścia analogowe 0-5V (dla DMC-31XXX wejścia 16 bitowe +/-10V), 1 wyjście analogowe
• Zasilanie 5V i +/-12V. Sterownik dostępny z przetwornicą 9-48VDC (oraz opcja 20-80VDC)
• Niewielkie wymiary
