Montaż portu komunikacyjnego Vision 350 i Samba

Montaż portu komunikacyjnego Vision 350 i Samba

W wielu aplikacjach, w których stosowane są sterowniki PLC czy OPLC (czyli sterowniki z panelem operatorskim zwane również HMI+PLC) firmy Unitronics, nie wystarczy jeden port komunikacyjny, bądź komunikacja, która jest na pokładzie jest niekompatybilna. W takim przypadku, gdy musimy dołożyć drugi port RS232 lub port RS485 czy chcemy zapewnić komunikację ETHERNETOWĄ lub np. CAN należy zaopatrzyć się w taki dodatkowy port oraz śrubokręt. Na poniższym instruktarzu pokażemy jak można w łatwy sposób wymienić taki port w sterowniku Unitronics serii V350 lub też SM35. Pamiętajmy, że seria SM35 czyli Samba jest ograniczona w stosunku do serii Vision i może to wyglądać trochę inaczej. Zaczynamy.

Widok zamontowanego portu


1. Zaopatrzmy się w miękki podkład, przez pewną chwilę sterownik będzie leżał na panelu a nie chcemy go porysować.
2. Dobierzmy odpowiedni śrubokręt. Śrubki, a bardziej wkręty, w tych sterownikach nie są zbyt mocne więc łatwo „zmielić” ich nacięcia.

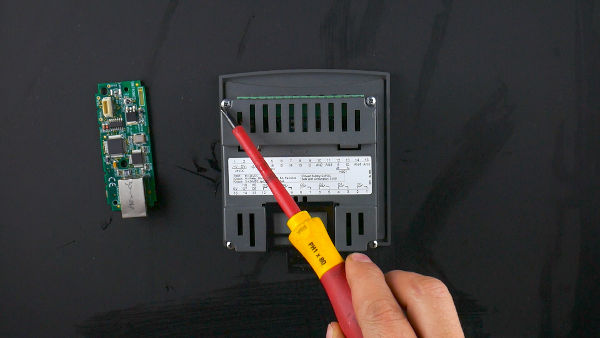

3. Zdejmujemy górną pokrywę odkręcając 4 śrubki w obudowie

V350 i Samba SM35 odkręcenie pokrywy

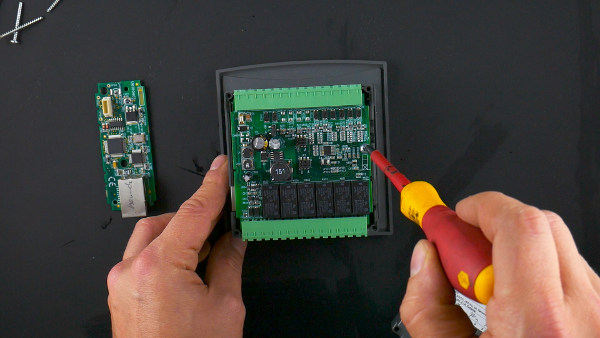

4. Odkręcamy śrubkę mocującą płytę wejść i wyjść sterownika (tak to ta płyta jest różnicą w przypadku zakupu różnych sterowników tej serii).

V350 i Samba SM35 odkręcenie płyty Wejść i Wyjść

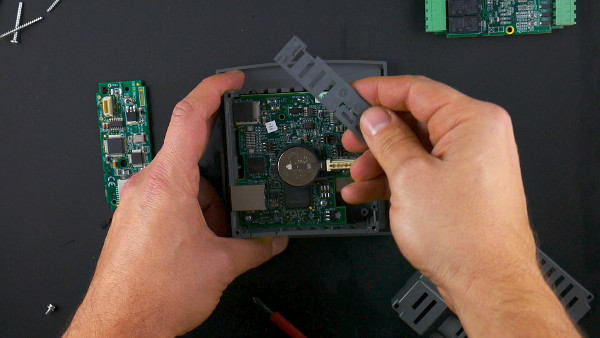

5. Zdejmujemy dodatkowe elementy obudowy, można je nazwać blendami. Ważne jest żeby podczas montażu umocować je na miejscu. Dodatkowo po prawej stronie (patrząc od tyłu) mamy blendę portu komunikacyjnego.

Demontaż blend Unitronics Vision

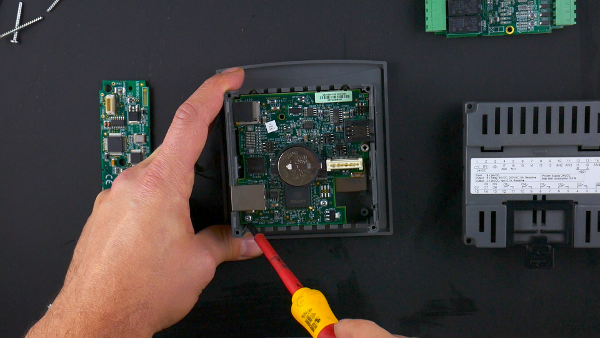

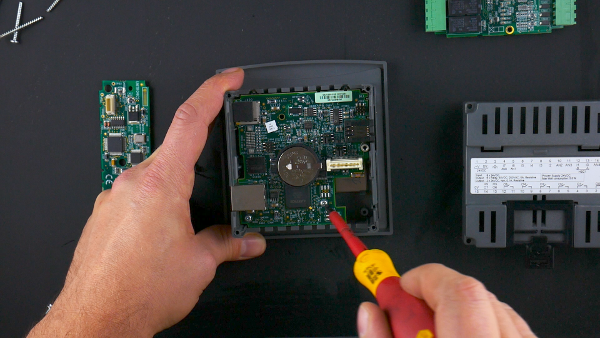

6. Odkręcając śrubki w płycie głównej sterownika demontujemy ją. Uwaga trzeba to robić ostrożnie, żeby nie uszkodzić elementów na płycie ani złącza.

Vision V350 płyta główna

SM35 Samba płyta główna

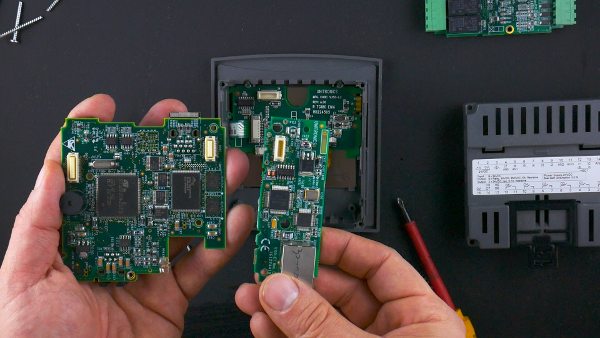

7. Pod spodem płyty znajduje się złącze do montażu dodatkowego portu RS / ETHERNET/ CAN itd.

Złącze portu vision V350 SM35

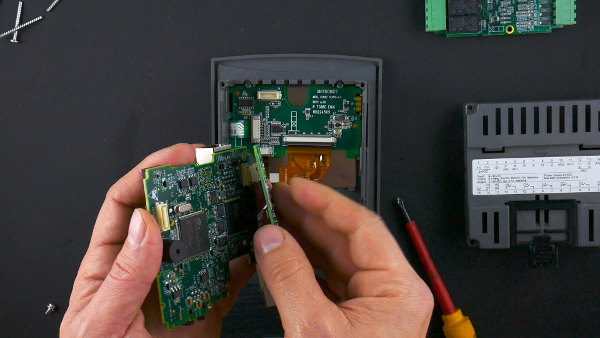

8. Podłączamy port do płyty głównej. Tutaj też trzeba uważać aby nie uszkodzić złącza.

Montaż portu w płycie główne Unitronics PLC

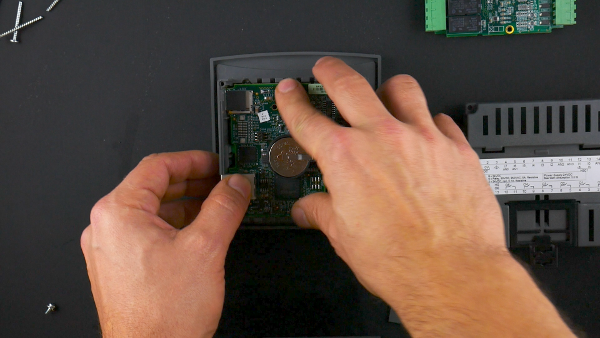

9. Montujemy płytę z portem w obudowie przykręcając  ją wkrętami. Pamiętajcie żeby te same wkręty trafiły w te same miejsca. Często dłuższy wkręt może uszkodzić elementy po przejściu przez obudowę.

Montaz plyty glownej V350 SM35 OPLC

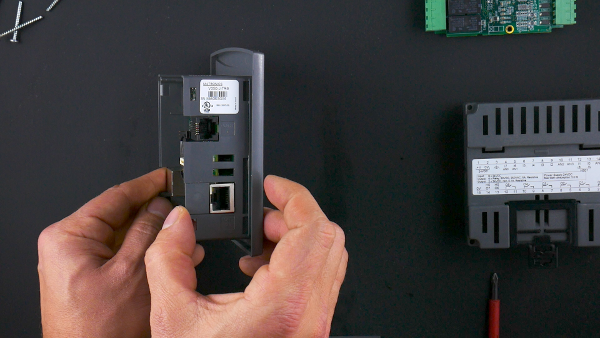

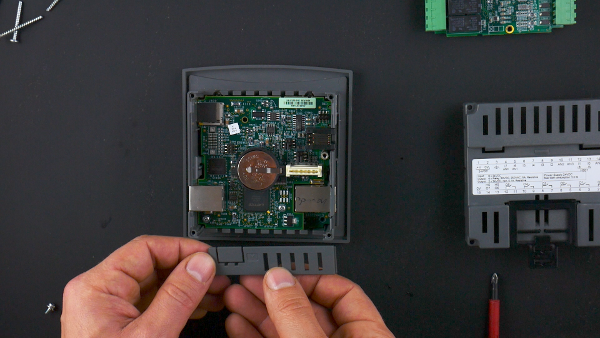

10. Montujemy blendę górną, dolną oraz blendę portu komunikacyjnego.

Montaz blendy Vision Unitronics
11. Montujemy płytę wejść i wyjść przykręcając ją do obudowy wkrętami.

Montaz płytki wejść i wyjść Unitronics

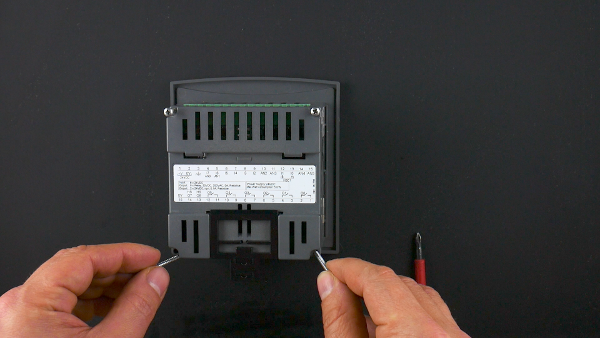

12. Montujemy tylną pokrywę sterownika.

Montaz pokrywy sterownika OPLC Unitronics

Pamiętajmy żeby wszystko wykonywać w miejscu czystym, da nam to najlepszy rezultat i nie uszkodzi obudowy sterownika.
