Wraz z dynamicznym rozwojem technologii wyświetlaczy LED, w ostatnich latach zauważalnie wzrasta udział pełnokolorowych ekranów LED na rynku. Dzięki swojej wysokiej jasności i rozdzielczości zyskują one dużą popularność wśród reklamodawców oraz deweloperów. Wraz ze wzrostem oczekiwań dotyczących jakości obrazu, rośnie zapotrzebowanie na większą przejrzystość i szczegółowość. Z tego powodu wyświetlacze LED o małym pixel pitchu stają się coraz bardziej popularne.

Pełnokolorowe ekrany LED o małym rozstawie pikseli zapewniają lepszą jakość obrazu i filmów nawet na niewielkich powierzchniach. Z tego względu ich zastosowanie stale się rozszerza, szczególnie w wyspecjalizowanych obszarach, takich jak teatry, koncerty, duże występy na żywo czy wideokonferencje (jak przedstawiono na rys. 1). Dodatkowo, cechują się one dużą niezawodnością oraz niskimi kosztami eksploatacyjnymi.

Rys.1 Zastosowanie pełnokolorowego ekranu LED o małym rozstawie pikseli

Obecnie większość ekranów korzysta z jednego źródła zasilania. Awaria takiego zasilacza powoduje natychmiastowe wyłączenie całego ekranu. Wymiana zasilacza w trakcie trwającego wydarzenia może zakłócić jego przebieg. Aby zwiększyć niezawodność, często stosuje się systemy zapasowe zasilania i sygnału w układzie równoległym „1 + 1”.

Poniżej przedstawiono krótki opis takich rozwiązań redundancji:

Tradycyjny sposób łączenia obejmuje podłączenie dwóch lub więcej źródeł zasilania przez diody do wspólnej magistrali wyjściowej (jak na rysunku 2). Każdy zasilacz może działać niezależnie lub jednocześnie z innymi. Jeśli jedno źródło zasilania ulegnie awarii, przepływ prądu na magistrali nie zostanie przerwany dzięki jednokierunkowemu przewodzeniu diod.

Rys.2 System redundancji z diodami połączonymi szeregowo

Nowoczesna konfiguracja układu redundantnego zamiast diod wykorzystuje tranzystory MOSFET (również widoczne na rys. 2). Dzięki bardzo niskiej rezystancji w stanie przewodzenia (rzędu kilku miliomów omów), znacząco zmniejsza się straty mocy. Zastosowanie MOSFET-ów pozwala nie tylko na zwiększenie efektywności energetycznej, lecz także na uproszczenie systemu chłodzenia, co obniża całkowity koszt układu.

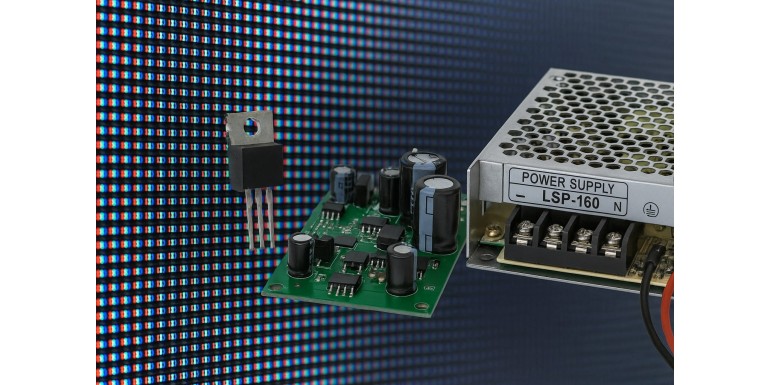

Nowa seria zasilaczy LSP-160 firmy MEAN WELL korzysta z MOSFET-ów w miejsce diod, jak w tradycyjnym układzie. Dzięki wbudowanemu układowi scalonemu, zapewnia funkcje redundancji oraz opcjonalne aktywne dzielenie prądu. Charakteryzuje się także kompaktowymi rozmiarami i wysoką sprawnością, co idealnie odpowiada na potrzeby wyświetlaczy LED o małym pixel pitchu i pełnym kolorze.

Dodatkowo, zasilacze z serii LSP-160 posiadają niskoprofilową, częściowo zalewaną obudowę, co minimalizuje ryzyko awarii związanych z warunkami środowiskowymi – takimi jak wilgoć, drgania czy zanieczyszczenia. Seria LSP znajduje zastosowanie m.in. w systemach informacyjnych kolei, inteligentnych urządzeniach miejskich sieci kolejowych oraz tam, gdzie przestrzeń montażowa jest ograniczona.

Rys.3 Redundancja i połączenia równoległe w serii LSP-160
