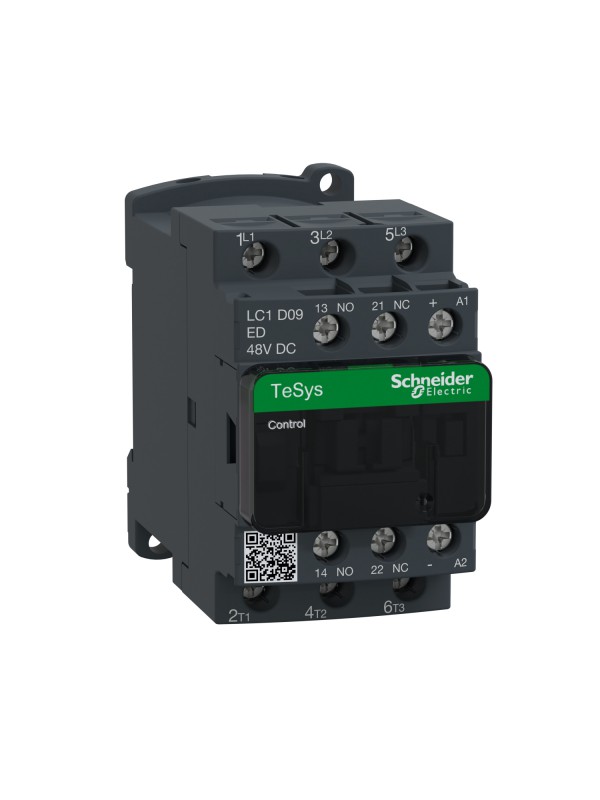

LC1D09ED Stycznik mocy TeSys D AC3 9A 3P 1 NO+NC Zaciski skrzynkowe
Stycznik mocy posiadający pary styków NO i NC, stosowany do sterowania silnikami oraz obciążeń rezystancyjnych. Wersja o podwyższonym napięciu sterującym (48 VDC)
Cena
Stycznik mocy z serii TeSys D
- Parametry podstawowe
Znamionowy prąd łączeniowy | 9 A |
Napięcie sterujące | 48 V DC |
Moc silnika |
2,2 kW w 220/230 V prąd przemienny 50/60 Hz (AC-3) 4 kW w 380/400 V prąd przemienny 50/60 Hz (AC-3) 4 kW w 415/440 V prąd przemienny 50/60 Hz (AC-3) 5,5 kW w 500 V prąd przemienny 50/60 Hz (AC-3) 5,5 kW w 660/690 V prąd przemienny 50/60 Hz (AC-3) 2,2 kW w 400 V prąd przemienny 50/60 Hz (AC-4) 2,2 kW w 220/230 V prąd przemienny 50/60 Hz (AC-3e) 4 kW w 380/400 V prąd przemienny 50/60 Hz (AC-3e) 4 kW w 415/440 V prąd przemienny 50/60 Hz (AC-3e) 5,5 kW w 500 V prąd przemienny 50/60 Hz(AC-3e) 5,5 kW w 660/690 V prąd przemienny 50/60 Hz (AC-3e) |
- Parametry uzupełniające
Kategoria przepięciowa | III |
Irms znamionowy prąd załączany |
250 A przy 440 V dla obwodu zasilającego zgodnie z IEC 60947 140 A prąd przemienny dla obwodu sygnalizacyjnego zgodnie z IEC 60947-5-1 250 A prąd stały dla obwodu sygnalizacyjnego zgodnie z IEC 60947-5-1 |
Znamionowy prąd krótkotrwały wytrzymany |
30 A przy <40 °C - 10min dla obwodu zasilającego 61 A przy <40 °C - 1min dla obwodu zasilającego 105 A przy <40 °C - 10s dla obwodu zasilającego 210 A przy <40 °C - 1s dla obwodu zasilającego 100 A - 1s dla obwodu sygnalizacyjnego 120 A - 500ms dla obwodu sygnalizacyjnego 140 A - 100ms dla obwodu sygnalizacyjnego |
Trwałość elektryczna |
0,6 Mcykli przy 25 A AC-1 Ue<=440V 2 Mcykli przy 9 A AC-3 Ue<=440V 2 Mcykli przy 9 A AC-3e Ue<=440V |
Trwałość mechaniczna | 30 Mcykli |
- Parametry fizyczne
Wielkość | 77 x 45 x 95 mm |
Masa | 0,48 kg |
- Środowisko pracy
Teperatura otoczenia | od -40°C do 60°C |
Stopień ochrony IP | IP20 zgodnie z VDE 0106 |
Normy |
CSA C22.2 Nr 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 IEC 60335-1 |
Certyfikaty |
LROS CSA UL GOST DNV CCC GL BV RINA UKCA |
