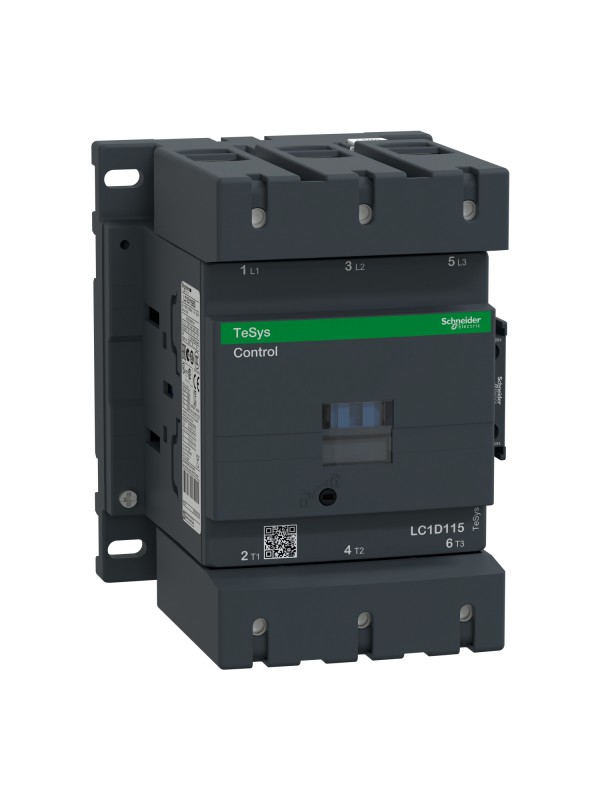

LC1D115BD Stycznik mocy TeSys D AC3 115A 3P 1 NO+NC Zaciski skrzynkowe

Stycznik mocy posiadający pary styków NO i NC, stosowany do sterowania silnikami oraz obciążeń rezystancyjnych

LC1D115BD
Schneider Electric
3 szt.

Cena

1 254,70 zł 1020.08 zł netto
1020.08 netto
Darmowa dostawa!
Brutto
Ilość

Stycznik mocy z serii TeSys D

  • Parametry podstawowe
Znamionowy prąd łączeniowy 115 A
Napięcie sterujące 24 V DC
Moc silnika

30 kW w 220/230 V prąd przemienny 50/60 Hz (AC-3)

55 kW w 380/400 V prąd przemienny 50/60 Hz (AC-3)

59 kW w 415/440 V prąd przemienny 50/60 Hz (AC-3)

75 kW w 500 V prąd przemienny 50/60 Hz (AC-3)

85 kW w 660/690 V prąd przemienny 50/60 Hz (AC-3)

65 kW w 1000 V prąd przemienny 50/60 Hz (AC-3)

18,5 kW w 400 V prąd przemienny 50/60 Hz (AC-5)

  • Parametry uzupełniające
Kategoria przepięciowa III
Irms znamionowy prąd załączany

1260 A przy 440 V dla obwodu zasilającego zgodnie z IEC 60947

140 A prąd przemienny dla obwodu sygnalizacyjnego zgodnie z IEC 60947-5-1

250 A prąd stały dla obwodu sygnalizacyjnego zgodnie z IEC 60947-5-1

Znamionowy prąd krótkotrwały wytrzymany

250 A przy <40 °C - 10min dla obwodu zasilającego

550 A przy <40 °C - 1min dla obwodu zasilającego

950 A przy <40 °C - 10s dla obwodu zasilającego

1100 A przy <40 °C - 1s dla obwodu zasilającego

100 A - 1s dla obwodu sygnalizacyjnego

120 A - 500ms dla obwodu sygnalizacyjnego

140 A - 100ms dla obwodu sygnalizacyjnego

Trwałość elektryczna

0,8 Mcykli przy 200 A AC-1 Ue<=440V

0,95 Mcykli przy 115 A AC-3 Ue<=440V

Trwałość mechaniczna 8 Mcykli
  • Parametry fizyczne
Wielkość 127 x 85 x 186 mm
Masa 2,61 kg
  • Środowisko pracy
Teperatura otoczenia od -40°C do 60°C
Normy

CSA C22.2 Nr 14

EN 60947-4-1

EN 60947-5-1

IEC 60947-4-1

IEC 60947-5-1

UL 508

Certyfikaty

CSA

UL

GOST

CCC

BV

GL

DNV

LROS

RINA

UKCA

LC1D115BD
3 szt.

Opis

Prąd
115 A
