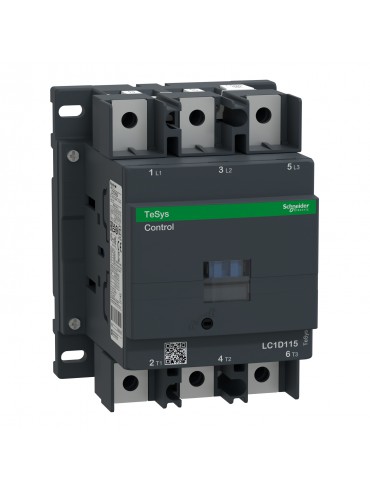

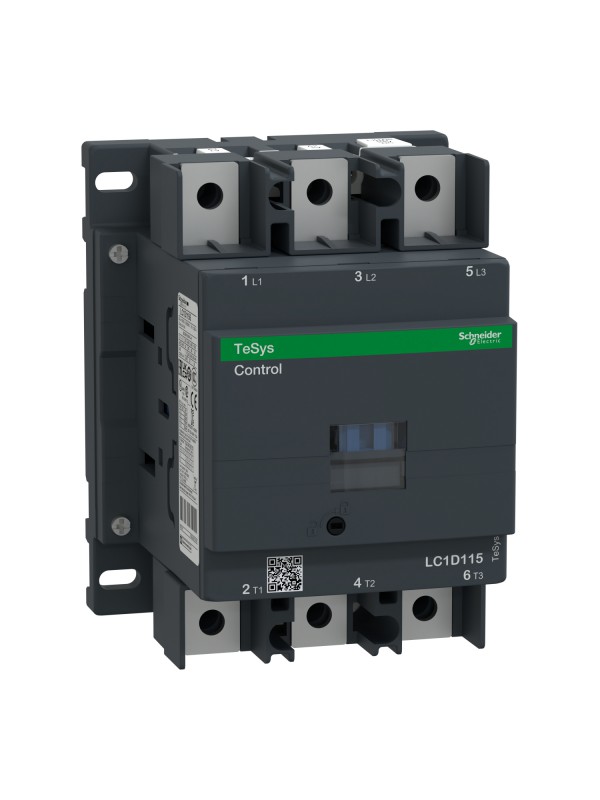

LC1D1156SD Stycznik mocy TeSys D AC3 115A 3P 1 NO+NC cewka 72VDC

Stycznik mocy posiadający pary styków NO i NC, stosowany do sterowania silnikami oraz obciążeń rezystancyjnych. Wersja o podwyższonym napięciu sterującym (72 VDC)

BRAK - oczekiwanie na dostawę
LC1D1156SD
Schneider Electric

Cena

2 997,51 zł 2437.00 zł netto
2437 netto
Darmowa dostawa!
Brutto
Ilość

Stycznik mocy z serii TeSys D

  • Parametry podstawowe
Znamionowy prąd łączeniowy 115 A
Napięcie sterujące 72 V DC
  • Parametry uzupełniające
Kategoria przepięciowa III
Irms znamionowy prąd załączany

1260 A przy 440 V dla obwodu zasilającego zgodnie z IEC 60947

140 A prąd przemienny (AC) dla obwodu sygnalizacyjnego zgodnie z IEC 60947-5-1

250 A prąd stały (DC) dla obwodu sygnalizacyjnego zgodnie z IEC 60947-5-1

Znamionowy prąd krótkotrwały wytrzymany

250 A przy <40 °C - 10min dla obwodu zasilającego

550 A przy <40 °C - 1min dla obwodu zasilającego

950 A przy <40 °C - 10s dla obwodu zasilającego

1100 A przy <40 °C - 1s dla obwodu zasilającego

100 A - 1s dla obwodu sygnalizacyjnego

120 A - 500ms dla obwodu sygnalizacyjnego

140 A - 100mS dla obwodu sygnalizacyjnego

Trwałość elektryczna

0,8 Mcykli przy 200 A AC-1 Ue<=440V

Trwałość mechaniczna 8 Mcykli
  • Parametry fizyczne
Wielkość 158 x 120 x 136 mm
Masa 2,5 kg
  • Środowisko pracy
Teperatura otoczenia od -40°C do 60°C
Stopień ochrony IP IP20 zgodnie z VDE 0106
Normy

CSA C22.2 Nr 14

EN 60947-4-1

EN 60947-5-1

IEC 60947-4-1

IEC 60947-5-1

UL 508

Certyfikaty

LROS

CSA

UL

GOST

DNV

CCC

GL

BV

RINA

UKCA

LC1D1156SD

Opis

Prąd
115 A
