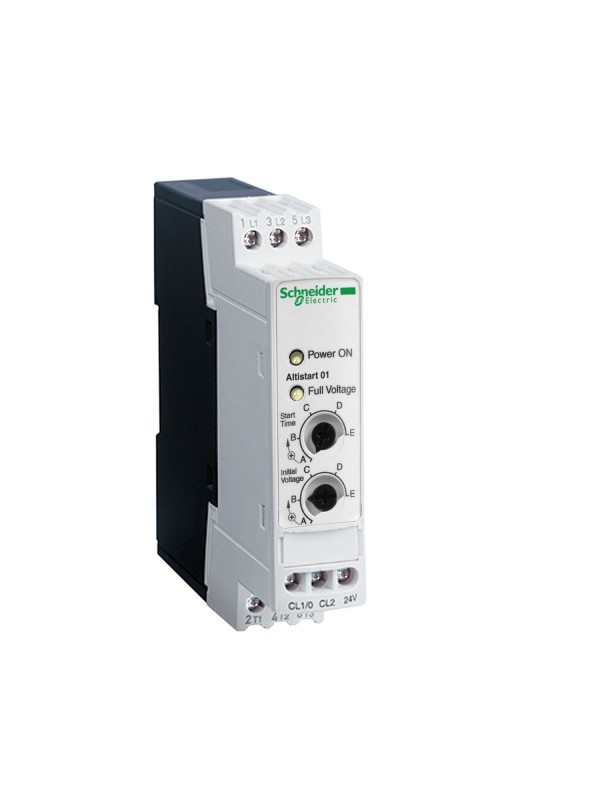

Schneider Electric ATS01N103FT softstart serii ATS01, 3-fazowy, 110/480 VAC, 1,1 kW, 3A - SHEMECK

ATS01N103FT softstart serii ATS01, 3-fazowy, 110/480 VAC, 1,1 kW, 3A

Układ do łagodnego rozruchu dla prostych maszyn i aplikacji o mocy od 0,37 kW do 1,1kW

ATS01N103FT
Schneider Electric
1 szt.

Cena

396,06 zł 322.00 zł netto
322 netto
Brutto
Ilość

Układ łagodnego startu dla prostyh maszyn i aplikacji o mocy do 1,1kW. Dzięki niemu możliwy jest łagodny start silników asynchronicznych poprzez odpowiednie dawkowanie napięcie w momencie rozruchu. Prosty i wydajny układ do małych silnków

  • Parametry podstawowe
Znamionowe napięcie zasilania 110 - 480 V ± 10%
Ilość faz zasilania 1
Moc silnika w kW 0,37 kW, 3 fazy w 230V

0,55 kW, 3 fazy w 230V

1,1 kW, 3 fazy w 400V

0,37, kW 1 faza w 230V

Moc silnika w KM 0,5 HP, 3 fazy w 230V

0,5 HP, 3 fazy w 460V

1,5 HP, 3 fazy w 460V

Parametry rozrusznika IcL 3 A
Obciążenie prądowe 15 A przy obciążeniu znamionowym
Rodzaj rozruchu Z rampą napięciową
Straty mocy 19 W w stanie przejsciowym

4 W przy pełnym obciążeniu na końcu i na starcie

  • Parametry dodatkowe
Wartości graniczne napięcia wyjściowego 99 - 528 V
Częstotliwość zasilania 50 - 60 Hz ± 5%
Częstotliwość sieci 47,5 - 63 Hz
Napięcie wyjściowe <= napięcia zasilania
Napięcie sterujące [Uc] 110 V AC ± 10% w 30 mA

24 V AC/DC ± 10% w 25 mA

240 V AC ± 10% w 65 mA

Czas rozruchu 1 s / 100

5 s / 20

Regulowany od 1 do 5 s

Moment rozruchowy od 30% do 80% momentu rozruchowego silnika podłączanego bezpośrednio do linii zasilania
Prąd wyjścia dyskretnego 2 A DC-13

3 A AC-15

  • Parametry fizyczne
Wymiary 100 x 23 x 100 mm
Masa 0,16 kg
Położenie pracy Pionowy ± 10°
Wersja urządzenia Z radiatorem
Przyłącza elektryczne (klatkowe)

Sztywny 1 2,5 mm2, AWG 14, Obwód sterowania

Sztywny 1 2,5 mm2, AWG 14, Obwód zasilania

Sztywny 2 1 mm2, AWG 14, Obwód sterowania

Sztywny 2 1 mm2, AWG 14, Obwód zasilania

Elastyczny z końcówką kablową 1 2,5 mm2, AWG 14, Obwód sterowania

Elastyczny z końcówką kablową 1 2,5 mm2, AWG 14, Obwód zasilania

Elastyczny bez końcówki kablowej 1 2,5 mm2, AWG 14, Obwód sterowania

Elastyczny bez końcówki kablowej 1 2,5 mm2, AWG 14, Obwód zasilania

Elastyczny z końcówką kablową 2 0,75 mm2, AWG 18, Obwód sterowania

Elastyczny z końcówką kablową 2 0,75 mm2, AWG 18, Obwód zasilania

Elastyczny bez końcówki kablowej 2 1 mm2, AWG 17, Obwód sterowania

Elastyczny bez końcówki kablowej 2 1 mm2, AWG 17, Obwód zasilania

  • Środowisko pracy
Kompatybilność elektromagnetyczna Przewodzenie i emisja promienista poziom B zgodnie z CISPR 11

Przewodzenie i emisja promienista poziom B zgodnie z IEC 60947-4-2

Tłumione przebiegi oscylacyjne poziom 3 zgodnie z IEC 61000-4-12

Wyładowanie elektrostatyczne poziom 3 zgodnie z IEC 61000-4-2

EMC odporność zgodnie z EN 50082-1

EMC odporność zgodnie z EN 50082-2

Harmoniczne zgodnie z IEC 1000-3-2

Harmoniczne zgodnie z IEC 1000-3-4

Odporność na interferencję przewodzoną spowodowaną przez pola radioelektryczne poziom 3 zgodnie z IEC 61000-4-6

Odporność na elektryczne stany przejściowe poziom 4 zgodnie z IEC 61000-4-4

Odporność na interferencję radioelektryczną promieniowaną poziom 3 zgodnie z IEC 61000-4-3

Krótkotrwałe przerwy zasilania i zmienna wartość napięcia zgodnie z IEC 61000-4-11

Impuls napięcia/prądu poziom 3 zgodnie z IEC 61000-4-5

Normy EN/IEC 60947-4-2
Certyfikaty CSA

GOST

C-Tick

UL

CCC

B44.1-96/ASME A17.5 dla rozrusznika przyłączonego do zacisków w trójkąt silnika

Stopień ochrony IP IP20
Odporność na wibracje 1 gn (f= 13…150 Hz) zgodnie z EN/IEC 60068-2-6

1.5 mm międzyszczytowe (f= 3…13 Hz) zgodnie z EN/IEC 60068-2-6

Odporność na wstrząsy 15 gn dla 11 ms zgodnie z EN/IEC 60068-2-27
Wilgotność względna 5…95 % bez kondensacji i wilgoci zgodnie z EN/IEC 60068-2-3
Temperatura otoczenia w trakcie pracy -10…40 °C (bez zmniejszania wartości znamionowych)

40…50 °C (ze zmniejszaniem prądu o 2% na °C)

Temperatura otoczenia dla przechowywania -25…70 °C zgodnie z EN/IEC 60947-4-2
ATS01N103FT
1 szt.
