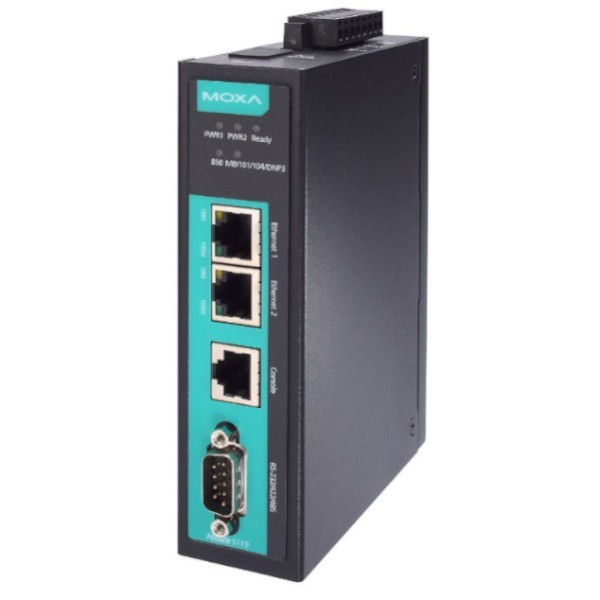

1-portowa brama DNP3/IEC 101/IEC 104/Modbus do IEC 61850
Konwerter DNP3/IEC 101/IEC 104/Modbus do IEC 61850
| Porty 10/100BaseT(X) (złącze RJ45) | 2 |
| Automatyczne połączenie MDI/MDI-X | Tak |
| Izolacja magnetyczna | 1,5 kV (wbudowane) |
| Protokoły przemysłowe | Klient Modbus TCP (Master) Klient IEC 60870-5-104 Serwer IEC 61850 MMS DNP3 TCP Master |
| Opcje konfiguracji | Konsola www (HTTP/HTTPS) Narzędzie do wyszukiwania urządzeń (DSU) |
| Zarządzanie | ARP Klient DHCP DNS HTTP HTTPS SMTP SNMP trap SNMPv1/v2c/v3 TCP/IP Telnet SSH UDP Klient NTP |
| MIB | RFC1213 RFC1317 |
| Zarządzanie czasem | Klient NTP |
| Uwierzytelnianie | Lokalna baza danych |
| Szyfrowanie | HTTPS AES-128 AES-256 SHA-256 |
| Protokoły bezpieczeństwa | SNMPv3 trap SNMPv2c HTTPS (TLS 1.3) |
| Port konsoli | RS-232 (TxD, RxD, GND), 8-pinowe RJ45 (115200, n, 8, 1) |
| Liczba portów | 1 |
| Złącze | DB9 męski |
| Standardy seryjne | RS-232/422/485 |
| Szybkość transmisji | 50 bps do 921,6 kb/s |
| Bity danych | 7, 8 |
| Parzystość | Even, Mark, None, Odd, Space |
| Bity stopu | 1, 2 |
| Kontrola przepływu | RTS Toggle (tylko RS-232) RTS/CTS |
| Kontrola kierunku danych RS-485 | ADDC® (automatyczna kontrola kierunku danych) |
| Rezystor Pull High/Low dla RS-485 | 1 kilo-om, 150 kilo-om |
| Terminator dla RS-485 | 120 Ohm |
| Izolacja | 2 kV (wbudowana) |
| RS-232 | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2w | Dane+, Dane-, GND |
| RS-485-4w | Tx+, Tx-, Rx+, Rx-, GND |
| Protokoły przemysłowe | Modbus RTU/ASCII Master IEC 60870-5-101 Master (Balanced/Unbalanced) DNP3 Serial Master |
| Tryb | Master |
| Obsługiwane funkcje | 1, 2, 3, 4, 5, 6, 15, 16, 23 |
| Maks. liczba poleceń | 128 |
| Tryb | Client (Master) |
| Obsługiwane funkcje | 1, 2, 3, 4, 5, 6, 15, 16, 23 |
| Maks. liczba połączeń z serwerem | 32 |
| Maks. liczba poleceń | 128 |
| Tryb | Klient |
| Obsługiwane obiekty | Single point Double point Step position Bit string of 32 bit Measured value (normalized) Measured value (scaled) Measured value (floating) Integrated totals |
| Maks. liczba połączeń z serwerem | 32 |
| Maks. liczba obiektów informacyjnych | 1200 punktów |
| Tryb | Master (Balanced/Unbalanced) |
| Obsługiwane obiekty | Single point Double point Step position Bit string of 32 bit Measured value (normalized) Measured value (scaled) Measured value (floating) Integrated totals |
| Maks. liczba połączeń slave | 1 (Balanced), 31 (Unbalanced) |
| Maks. liczba obiektów informacyjnych | 1200 punktów |
| Tryb | Master |
| Obsługiwane obiekty | Binary inputs Analog inputs Counters Frozen counters Binary outputs Analog outputs |
| Maks. liczba połączeń stacji zewnętrznej | 16 |
| Maks. liczba obiektów | 1200 punktów |
| Tryb | Master |
| Obsługiwane obiekty | Binary inputs Analog inputs Counters Frozen counters Binary outputs Analog outputs |
| Maks. liczba połączeń stacji zewnętrznej | 16 |
| Maks. liczba obiektów | 1200 punktów |
| Tryb | Serwer MMS |
| Maks. liczba połączeń klienta | 16 |
| Maks. liczba zbiorów danych | 99 |
| Maks. liczba raportów | 99 |
| Maks. liczba obiektów danych | 1200 punktów |
| Liczba obsługiwanych punktów danych | 1200 punktów |
| Gniazdo microSD | Do 32 GB (zgodny z SD 2.0) |
| Napięcie wejściowe | 12 do 48 V DC |
| Prąd wejściowy | 455 mA przy 12 V DC |
| Złącze zasilania | Zacisk Euroblock przykręcany |
| Contact Current Rating | Resistive load: 2 A @ 30 VDC |
| Obudowa | Metal |
| Klasa IP | IP30 |
| Wymiary | 36 x 120 x 150 mm |
| Waga | 517 g |
| Temperatura robocza | -40 do 75°C |
| Temperatura przechowywania (w zestawie) | -40 do 85°C |
| Wilgotność względna otoczenia | 5 do 95% (bez kondensacji) |
| Bezpieczeństwo | EN 60950-1 IEC 60950-1 IEC 62368-1 UL 60950-1 EN 62368-1 UL 62368-1 |
| EMC | EN55032/35 |
| EMI | CISPR 32 FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV IEC 61000-4-3 RS: 80 MHz do 1 GHz: 20 V/m IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 4 kV IEC 61000-4-6 CS: 10 V/m IEC 61000-4-8 PFMF: 100 A/m |
| Upadek | IEC 60068-2-32 |
| Wstrząs | IEC 60068-2-27 IEC 61850-3 wydanie 2.0 |
| Power Substation | IEEE 1613 IEC 61850-3 |
| Vibration | IEC 60068-2-6 IEC 60068-2-64 IEC 61850-3 wydanie 2.0 |
| Czas | 1180203 godzin |
| Standard | Telcordia SR332 |
