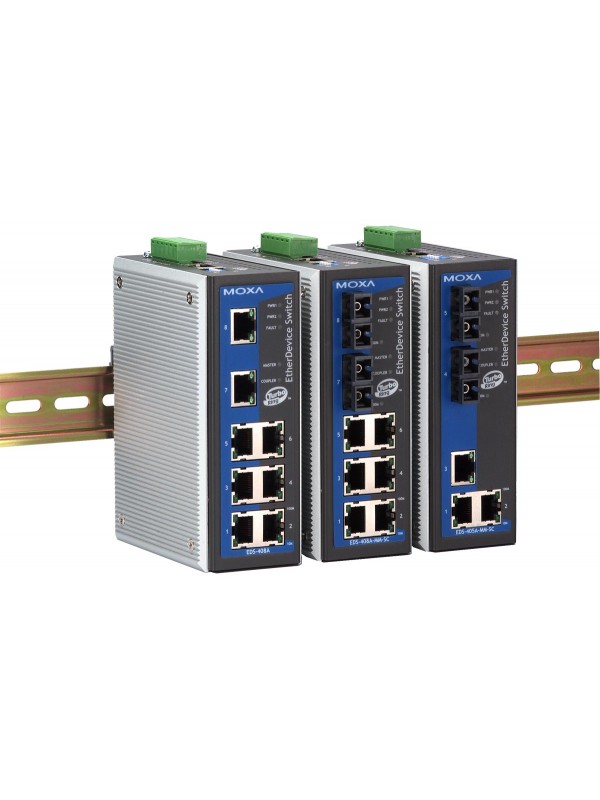

MOXA EDS-408A(-PN) / EDS-405A(-PN) jest najnowszą serią przełączników 5 i 8 portowych wykorzystujących skrętkę oraz światłowód dla zastosowań przemysłowych.
Swtiche tej rodziny posiadają zaimplementowany protokół Moxa Turbo Ring V2 Dzięki czemu użytkownik w prosty sposób mam możliwość zbudowania redundantną sieć Ethernet gdzie czas rekonfiguracji przy pełnym obciążeniu jest krótszy niż 20ms! Przełączniki są wyposażone w obsługę protokołów: SNMP, Port-based VLAN/IEEE 802.1Q VLAN, QoS, RMON, sterowanie dostępnym pasmem, port Mirroring oraz wysyłanie informacji o stanie sieci poprzez e-mail lub przekaźnik alarmowy. Użytkownik zarządza switchem przez stronę WWW lub konsolę Telnet/Serial lub z poziomu oprogramowania Windows. Przełączniki EDS-405A-PN/EDS-408A-PN zostały wyposażone w obsługę protokołu Profinet co pozwala im na swobodną pracę w przemysłowych sieciach opartych o sterowniki Siemens.
Moxa posiada również w swojej ofercie urządzenia dedykowane do zastosowań w telekomunikacji. Takie urządzenia posiadają redundantne zasilanie napięciem +/-24 VDC bądź +/-48 VDC. Switche serii MOXA EDS-408A(-PN) / 405A-(PN) stanowią solidne i wygodne narzędzie do tworzenia redundantnych i niezawodnych przemysłowych sieci Ethernet, nawet w bardzo surowych warunkach zewnętrznych (zakres temperatury pracy od -40 do +75° C w przypadku wersji rozszerzonych).
Cechy charakterystyczne
Moxa Turbo Ring V2 (redundantna, niezawodna sieć w architekturze pierścienia o czasie rekonfiguracji przy pełnym obciążeniu zawsze < 20 ms) lub RSTP (IEEE802.1W)
obsługa Port-based VLAN oraz IEEE 802.1Q VLAN umożliwiającego w prosty sposób podział sieci
obsługa QoS-IEEE802.1p/1Q oraz TOS/DiffServ zwiększająca determinizm sieci
RMON umożliwiający kontrolowanie stanu sieci
obsługa SNMP V1/V2c/V3 pozwalająca na wygodne i zintegrowane monitorowanie i zarządzanie całym systemem (m.in. poprzez oprogramowanie (SCADA/HMI)
zarządzanie pasmem pozwalające uniknąć nieprzewidywalnych stanów w sieci
Port mirroring (kopiowanie ruchu pomiędzy danymi portami i przesyłanie go na inny port) w celu łatwego monitorowania i usuwania błędów pracy innych urządzeń komunikacyjnych
Obsługa technologii IGMP Snooping
automatyczne powiadamianie o zajściu danego zdarzenia poprzez przekaźnik alarmowy lub wiadomość e-mail
Line-swap fast recovery
prosta i przejrzysta konfiguracja poprzez stronę Web, konsolę Telnet/Serial, oprogramowanie Windows
Przemysłowe switche zarządzalne na szynę DIN
Moxa Turbo Ring V2 - redundantna niezawodna sieć Ethernet o czasie rekonfiguracji <20ms
QoS, Port-based VLAN, SNMP V1/V2c/V3, RMON
automatyczne powiadamianie o wystąpieniu zdarzenia poprzez e-mail lub przekaźnik alarmowy
wygodne i przyjazne zarządzanie poprzez stronę Web
wsparcie protokołu Profinet (integracja z aplikacją Simatic Step 7)
temperatura pracy 0°...+60° C lub -40°...+75° C dla wersji rozszerzonej
Technologia
Standards
IEEE 802.3 for 10BaseT IEEE 802.3u for 100BaseT(X) and 100Base FX IEEE 802.3x for Flow Control IEEE 802.1D for Spanning Tree Protocol IEEE 802.1w for Rapid STP IEEE 802.1p for Class of Service IEEE 802.1Q VLAN
IEEE 802.3x flow control, back pressure flow control
Właściwości urządzenia
Priority Queues
4
Max. Number of Available VLANs
64
VLAN ID Range
VID 1 to 4094
IGMP Groups
256
Interfejsy
RJ45 Ports
10/100BaseT(X) auto negotiation speed, F/H duplix mode, and auto MDI/MDI-X connection
Fiber Port(s)
100BaseFX ports (SC/ST connector)
Console
RS-232 (RJ45)
LED Indicators
PWR1, PWR2, FAULT, MASTER, COUPLER, 10/100M
DIP Switches
Turbo Ring, Master, Coupler, Reserve
Alarm Contact
O1 relay output with current carrying capacity of 1A @ 24 VDC
Światłowód
Zasilanie
Input Voltage
24 VDC (12 to 45 VDC), redundant dual inputs Dla wersji EDS-408A-3S-SC-48(-T) +/-24/+/-48 VDC (-60 to -19 VDC or 19 to 60 VDC), redundant dual inputs (mixing power polarity systems is prohibited)
Input Current
EDS-405A: 0.24 A @ 24 V EDS-408A: 0.26 A @ 24 V EDS-405A-MM/SS: 0.32 A @ 24 V EDS-408A-MM/SS: 0.35 A @ 24 V EDS-408A-3S-SC-48: 0.32A @ 24V
