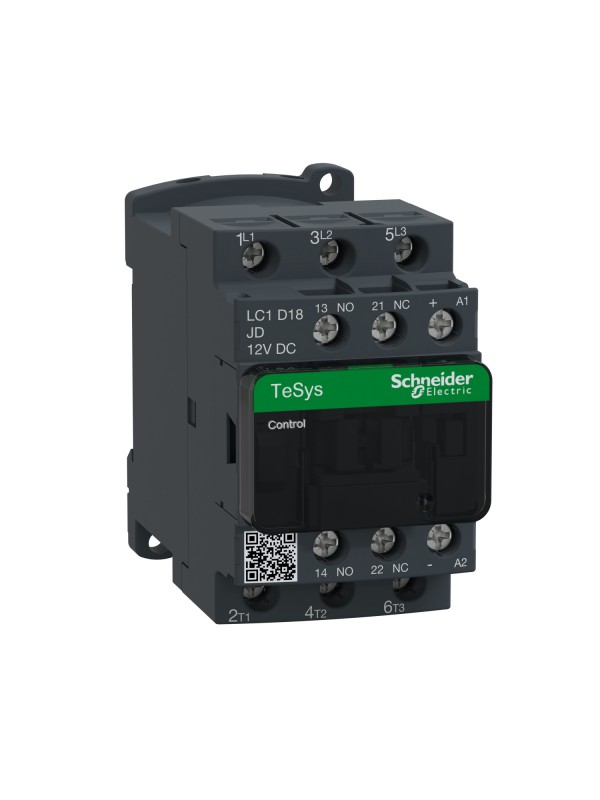

LC1D18JD Stycznik mocy TeSys D AC3 18A 3P 1 NO + NC
Stycznik mocy posiadający styczniki NO, stosowany do sterowania silnikami oraz obciążeń rezystancyjnych.Wersja o obniżonym napięciu sterowania (12 VDC)
Cena
Stycznik mocy z serii TeSys D
- Parametry podstawowe
Znamionowy prąd łączeniowy | 18 A |
Napięcie sterujące | 12 V DC |
- Parametry uzupełniające
Kategoria przepięciowa | III |
Irms znamionowy prąd załączany |
300 A przy 440 V dla obwodu zasilającego zgodnie z IEC 60947 140 A prąd przemienny (AC) dla obwodu sygnalizacyjnego zgodnie z IEC 60947-5-1 250 A prąd stały (DC) dla obwodu sygnalizacyjnego zgodnie z IEC 60947-5-1 |
Znamionowy prąd krótkotrwały wytrzymany |
40 A przy <40 °C - 10min dla obwodu zasilającego 84 A przy <40 °C - 1min dla obwodu zasilającego 145 A przy <40 °C - 10s dla obwodu zasilającego 240 A przy <40 °C - 1s dla obwodu zasilającego 100 A - 1s dla obwodu sygnalizacyjnego 120 A - 500ms dla obwodu sygnalizacyjnego 140 A - 100mS dla obwodu sygnalizacyjnego |
Trwałość mechaniczna | 30 Mcykli |
- Parametry fizyczne
Wielkość | 99 x 45 x 101 mm |
Masa | 0,49 kg |
- Środowisko pracy
Teperatura otoczenia | od -40°C do 60°C |
Stopień ochrony IP | IP20 zgodnie z VDE 0106 |
Normy |
CSA C22.2 Nr 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 |
Certyfikaty |
LROS CSA UL GOST DNV CCC GL BV RINA UKCA |
