Schneider Electric LC1D09ND Stycznik mocy TeSys D AC3 9A 3P 1 NO+NC Zaciski śrubowe - SHEMECK

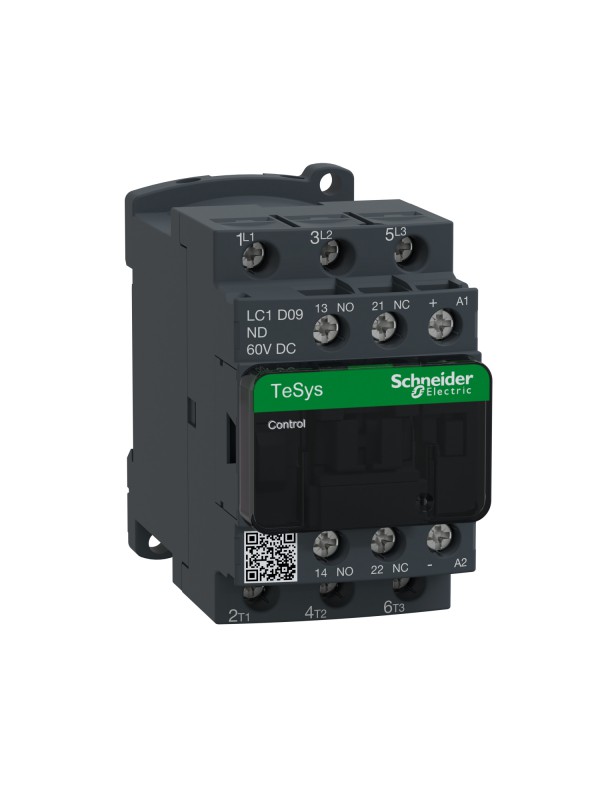

LC1D09ND Stycznik mocy TeSys D AC3 9A 3P 1 NO+NC Zaciski śrubowe

Stycznik mocy posiadający pary styków NO i NC, stosowany do sterowania silnikami oraz obciążeń rezystancyjnych. Wersja o wysokim napięciu sterującym (60 VDC)

BRAK - oczekiwanie na dostawę Zadaj pytanie
LC1D09ND
Schneider Electric

Cena

484,37 zł 393.80 zł netto
393.8 netto
Brutto
Ilość

Stycznik mocy z serii TeSys D

  • Parametry podstawowe
Znamionowy prąd łączeniowy 9 A
Napięcie sterujące 60 V DC
Moc silnika

2,2 kW w 220/230 V prąd przemienny 50/60 Hz (AC-3)

4 kW w 380/400 V prąd przemienny 50/60 Hz (AC-3)

4 kW w 415/440 V prąd przemienny 50/60 Hz (AC-3)

5,5 kW w 500 V prąd przemienny 50/60 Hz (AC-3)

5,5 kW w 660/690 V prąd przemienny 50/60 Hz (AC-3)

2,2 kW w 400 V prąd przemienny 50/60 Hz (AC-4)

2,2 kW w 220/230 V prąd przemienny 50/60 Hz (AC-3e)

4 kW w 380/400 V prąd przemienny 50/60 Hz (AC-3e)

4 kW w 415/440 V prąd przemienny 50/60 Hz (AC-3e)

5,5 kW w 500 V prąd przemienny 50/60 Hz(AC-3e)

5,5 kW w 660/690 V prąd przemienny 50/60 Hz (AC-3e)

  • Parametry uzupełniające
Kategoria przepięciowa III
Irms znamionowy prąd załączany

250 A przy 440 V dla obwodu zasilającego zgodnie z IEC 60947

140 A prąd przemienny dla obwodu sygnalizacyjnego zgodnie z IEC 60947-5-1

250 A prąd stały dla obwodu sygnalizacyjnego zgodnie z IEC 60947-5-1

Znamionowy prąd krótkotrwały wytrzymany

30 A przy <40 °C - 10min dla obwodu zasilającego

61 A przy <40 °C - 1min dla obwodu zasilającego

105 A przy <40 °C - 10s dla obwodu zasilającego

210 A przy <40 °C - 1s dla obwodu zasilającego

100 A - 1s dla obwodu sygnalizacyjnego

120 A - 500ms dla obwodu sygnalizacyjnego

140 A - 100ms dla obwodu sygnalizacyjnego

Trwałość elektryczna

0,6 Mcykli przy 25 A AC-1 Ue<=440V

2 Mcykli przy 9 A AC-3 Ue<=440V

2 Mcykli przy 9 A AC-3e Ue<=440V

Trwałość mechaniczna 30 Mcykli
  • Parametry fizyczne
Wielkość 77 x 45 x 95 mm
Masa 0,48 kg
  • Środowisko pracy
Teperatura otoczenia od -40°C do 60°C
Stopień ochrony IP IP20 zgodnie z VDE 0106
Normy

CSA C22.2 Nr 14

EN 60947-4-1

EN 60947-5-1

IEC 60947-4-1

IEC 60947-5-1

UL 508

IEC 60335-1

Certyfikaty

LROS

CSA

UL

GOST

DNV

CCC

GL

BV

RINA

UKCA

LC1D09ND
