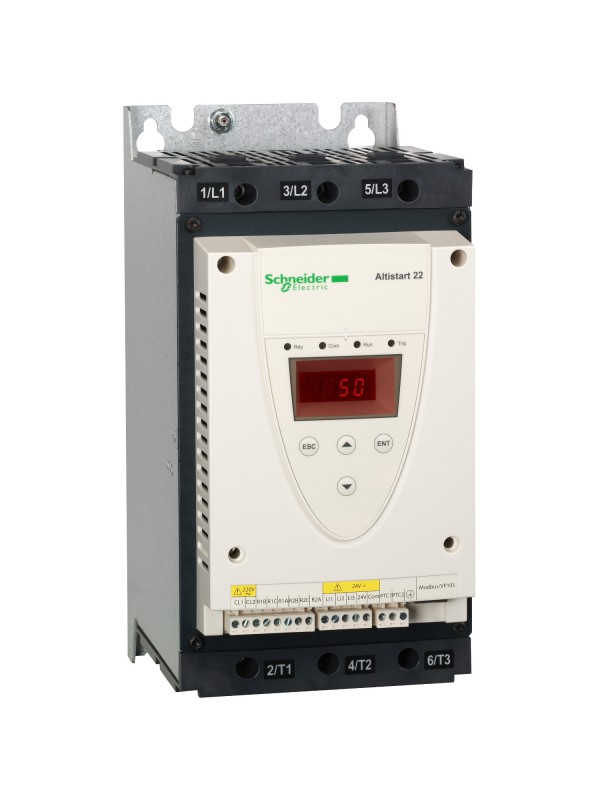

ATS22D75Q softstart serii ATS22, 3-fazowy, 230/440 VAC, 37 kW, 75A

0 Recenzje Napisz recenzję

Układ do łagodnego rozruchu do większości rozwiązań industrialnych i przemysłowych o mocy do 37 kW

Dostępność:

Indeks: ATS22D75Q

Producent: Schneider Electric

Na magazynie: 2 szt.

Cena

5 522,22 zł 4489.61 zł netto

Darmowa dostawa!

Brutto

Układ łagodnego startu do 37kW. Dzięki niemu możliwy jest łagodny start silników asynchronicznych poprzez odpowiednie dawkowanie napięcie w momencie rozruchu.

Parametry podstawowe

Znamionowe napięcie zasilania	230 - 440 V -15%...+10%
Ilość faz zasilania	3
Moc silnika w kW	18,5 kW 230 V 37 kW 400 V 37 kW 440 V
Nastawiony fabrycznie prąd	69 A
Parametry rozrusznika IcL	75 A dla połączenia w linii zasilania silnika do zastosowań standardowych
Kategoria użytkowania	AC-53A
Rodzaj rozruchu	Ze sterowaniem momentem (prąd ograniczony do 3,5 In)
Straty mocy	63 W do zastosowań standardowych

Parametry dodatkowe

Wartości graniczne napięcia wyjściowego	195 - 484 V
Częstotliwość zasilania	50 - 60 Hz ± 5%
Częstotliwość sieci	45 - 66 Hz
Podłączenie urządzenia	Do zacisków uzwojeń silnika podłączonych w trójkąt W linii zasilającej silnik
Napięcie sterujące [Uc]	230V -15...+10% 50/60 Hz
Zużycie obwodu sterowania	20 W

Połączenia dyskretne

Liczba wyjść dyskretnych	2
Typ wyjścia dyskretnego	Wyjścia przekaźnika R1 230 V działanie, alarm, wyzwalanie, zatrzymanie, brak zatrzymania, start, gotowy Z/O Wyjścia przekaźnika R2 230 V działanie, alarm, wyzwalanie, zatrzymanie, brak zatrzymania, start, gotowy Z/O
Minimalny prąd łączeniowy	100 mA w 12 V DC (wyjścia przekaźnika)
Maksymalny prąd łączeniowy	5 A 250 V AC rezystancyjne 1 wyjścia przekaźnika 5 A 30 V DC rezystancyjne 1 wyjścia przekaźnika 2 A 250 V AC indukcyjne 0,4 20 ms wyjścia przekaźnika 2 A 30 V DC indukcyjne 7 ms wyjścia przekaźnika
Liczba wejść dyskretnych	3
Typ wejścia dyskretnego	(LI1, LI2, LI3) wejścia logicznego, 5 mA 4.3 kΩ
Napięcie wejścia dyskretnego	24 V <= 30 V
Logika wejścia dyskretnego	Positive logic LI1, LI2, LI3 at State 0: < 5 V and <= 2 mA at State 1: > 11 V, >= 5 mA
Prąd wyjściowy	0.4...1 Icl regulowany
Wejście czujnika PTC	750 Ohm
Protokół portu komunikacyjnego	Modbus
Typ złącza	1 RJ45
Łącze komunikacyjne	Szeregowy
Interfejs fizyczny	Protokół RS-485 wielopunktowy
Prędkość transmisji	4800, 9600 lub 19200 bps

Parametry fizyczne

Wymiary	295 x 145 x 207 mm
Masa	12 kg
Położenie pracy	Pionowy ± 10°
Wersja urządzenia	Z radiatorem

Środowisko pracy

Kompatybilność elektromagnetyczna	Przewodzenie i emisja promienista poziom A zgodnie z IEC 60947-4-2 Tłumione przebiegi oscylacyjne poziom 3 zgodnie z IEC 61000-4-12 Wyładowanie elektrostatyczne poziom 3 zgodnie z IEC 61000-4-2 Odporność na elektryczne stany przejściowe poziom 4 zgodnie z IEC 61000-4-4 Odporność na interferencję radioelektryczną promieniowaną poziom 3 zgodnie z IEC 61000-4-3 Impuls napięcia/prądu poziom 3 zgodnie z IEC 61000-4-5
Normy	EN/IEC 60947-4-2
Certyfikaty	CSA GOST C-Tick UL CCC
Stopień ochrony IP	IP20
Odporność na wibracje	1 gn (f= 13…150 Hz) zgodnie z EN/IEC 60068-2-6 1.5 mm międzyszczytowe (f= 3…13 Hz) zgodnie z EN/IEC 60068-2-6
Odporność na wstrząsy	15 gn dla 11 ms zgodnie z EN/IEC 60068-2-27
Wilgotność względna	5…95 % bez kondensacji i wilgoci zgodnie z EN/IEC 60068-2-3
Temperatura otoczenia w trakcie pracy	-10…40 °C (bez zmniejszania wartości znamionowych) 40…60 °C (ze zmniejszaniem prądu o 2% na °C)
Temperatura otoczenia dla przechowywania	-25…70 °C
