Standardowa brama Modbus z 1 RS-232/422/485

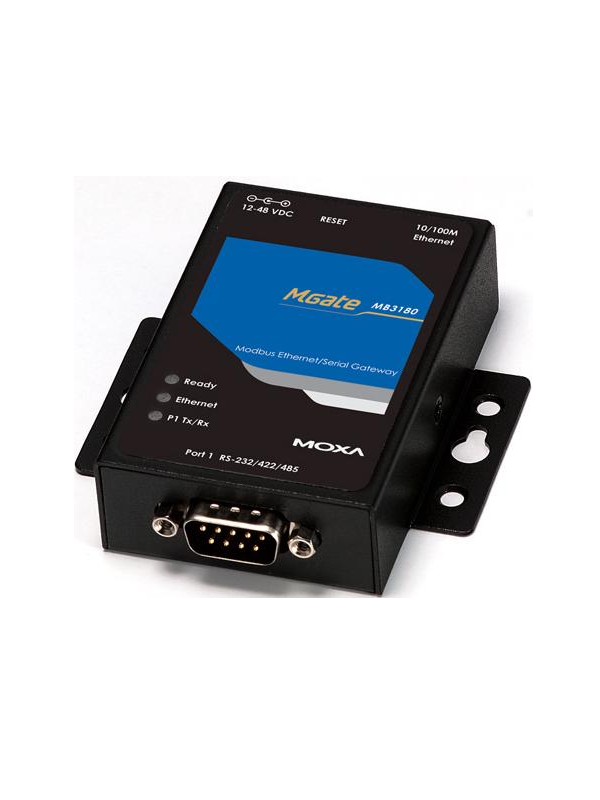

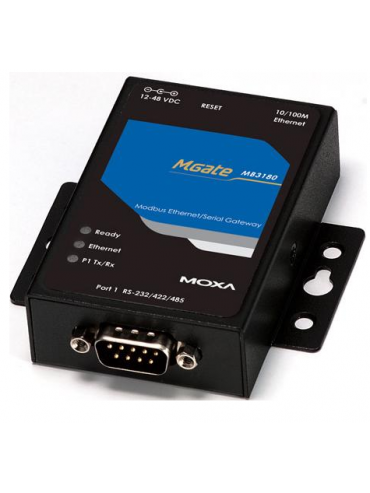

MGate MB3180, MB3280, MB3480 - Standardowa brama Modbus z 1, 2 lub 4 portami RS-232/422/485
- Konwersja pomiędzy protokołami Modbus TCP i Modbus RTU/ASCII
- 1 port Ethernet oraz 1, 2 lub 4 porty RS-232/422/485
- Wspiera do 16 master'ów TCP z kolejką do 32 żądań dla każdego master'a
| Liczba portów |
1, 8-pin RJ45 |
| Prędkość |
10/100 Mbps, Auto MDI/MDIX |
| Izolacja magnetyczna |
1,5 kV |
| Liczba portów |
MB3180: 1
MB3280: 2
MB3480: 4 |
| Standardy szeregowe |
RS-232/422/485 wybierane programowo |
| Złącze szeregowe |
DB9 męskie |
| Zabezpieczenie EDS |
15 kV dla wszystkich sygnałów |
| Kontrola kierunku przepływu RS-485 |
ADDC (automatic data direction control) |
- Parametry komunikacji szeregowej
| Bity danych |
7, 8 |
| Bity stopu |
1, 2 |
| Parzystość |
None, Even, Odd, Space, Mark |
| Kontrola przepływu |
RTS/CTS, DTR/DSR |
| Prędkość transmisji |
50 bps do 921,6 kbps (wsparcie dla niestandardowych prędkości transmisji - więcej w instrukcji użytkownika) |
| Tryby pracy |
RTU Slave, RTU Master, ASCII Slave, ASCII Master |
| Program użytkowy |
MGate Manager Suite for Windows 98, ME, NT, 2000, XP, 2003, Vista |
- Charakterystyka mechaniczna
| Obudowa |
MB3180/3280: Metalowa
MB3480: Metalowa, zabezpieczenie IP30 |
| Wymiary |
Bez uszu montażowych:
MB3180: 22 x 52 x 80 mm
MB3280: 22 x 77 x 111 mm
MB3480: 35,5 x 103 x 158 mm
Z uszami montażowymi:
MB3180: 22 x 75,2 x 80 mm
MB3280: 22 x 100 x 111 mm
MB3480: 35,5 x 103 x 181 mm |
| Bezpieczeństwo |
UL (UL60950-1), TÜV (EN60950-1) |
| EMC |
CE (EN55022 Class A and EN55024)
FCC Part 15 Subpart B Class A
EN61000-4-2 (ESD) Level 3
EN61000-4-3 (RS) Level 3
EN61000-4-4 (EFT) Level 4
EN61000-4-5 (Surge) Level 3
EN61000-4-6 (CS) Level 3
EN61000-4-8 Passed
EN61000-4-11 Passed
EN61000-4-12 Passed |
